トラセンフリークの ODG こと、JO1ODG/3 JQ3ECP（固定局）大木利夫さんから、先日の JARL 滋賀大会で、じいさんが輪になって盛り上がってるので覗いたら、TR-1000 が。思わず５台目を 3500 円で買っちゃったそうです。

写真は、CQ 誌 1967 年 2 月号記事のトラセン大増産工場の様子です。
大木さん、よくもまあ～～こういう資料とってあるもんすね～～

私は、DX 局と随分交信しましたが、カード書くのがおっくうで、めったに自分からは出しません。

今月はじめにご覧の、綺麗な女性と息子さんのカード JARL からきました。

何回も交信しているんですね。
申し訳ない思いでデザイン違いのカード 110 円で郵便局から出しておきました所、今朝メールが入りました。

dear OM!
Today I got your QSL direct - thank you very much for your kindness!
regards,
Laci OM2VL

DXCC ゲームやるより、私はこのような何でもない国際交流みたいのが性に合います。

コールサインで検索したら、2011年当時のQSLカードを掲載している方がおられました。OM2VL OM の 10 年前の QSL カードはこちら。

2011 年 2 月 3 日に初電波を 7192 kHz（当時はまだ7195ではなかった）にて発砲した麗人号ですが、50 MHz で動作怪しかったのです。いつかは全バンドきちんと働くようにしたいと思いつつ、放置していました。すっかりキャリコンじいさんになってしまいましたが、ようやくこの 9 月に高周波部だけを作り直した所、ちゃんと 50 MHz まで動作することができるようになりました。

さて変調部をどうするか、電源は外付けにしてましたので、この際、麗人号は 2021 年バージョンという事で、P/SG 変調を分解し、代わりに電源トランスを入れて、キャリコンの麗人 21 号として生き返りました。

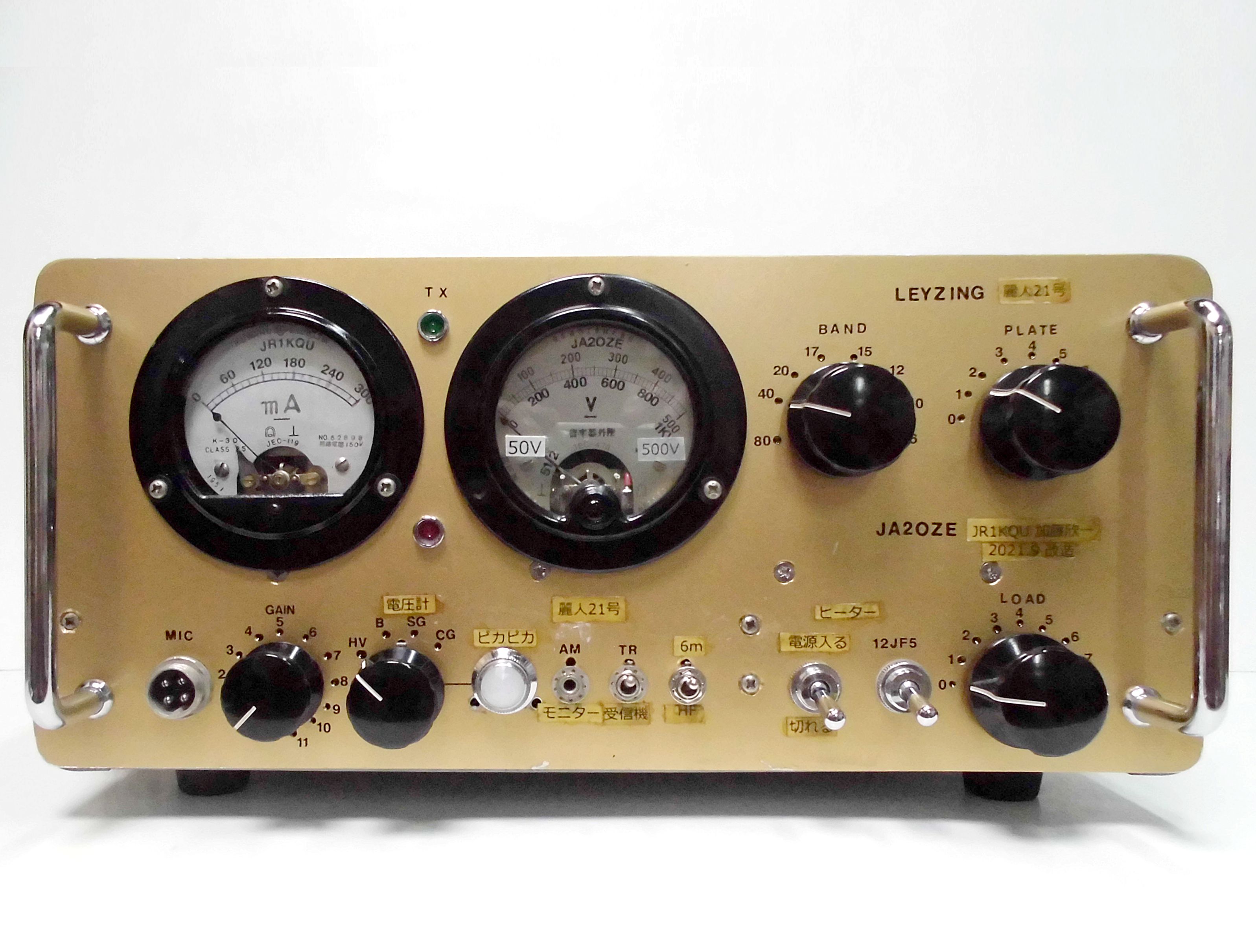

10 月 8 日に配線作業終わり、キャリコン麗人 21 号は完成しました。

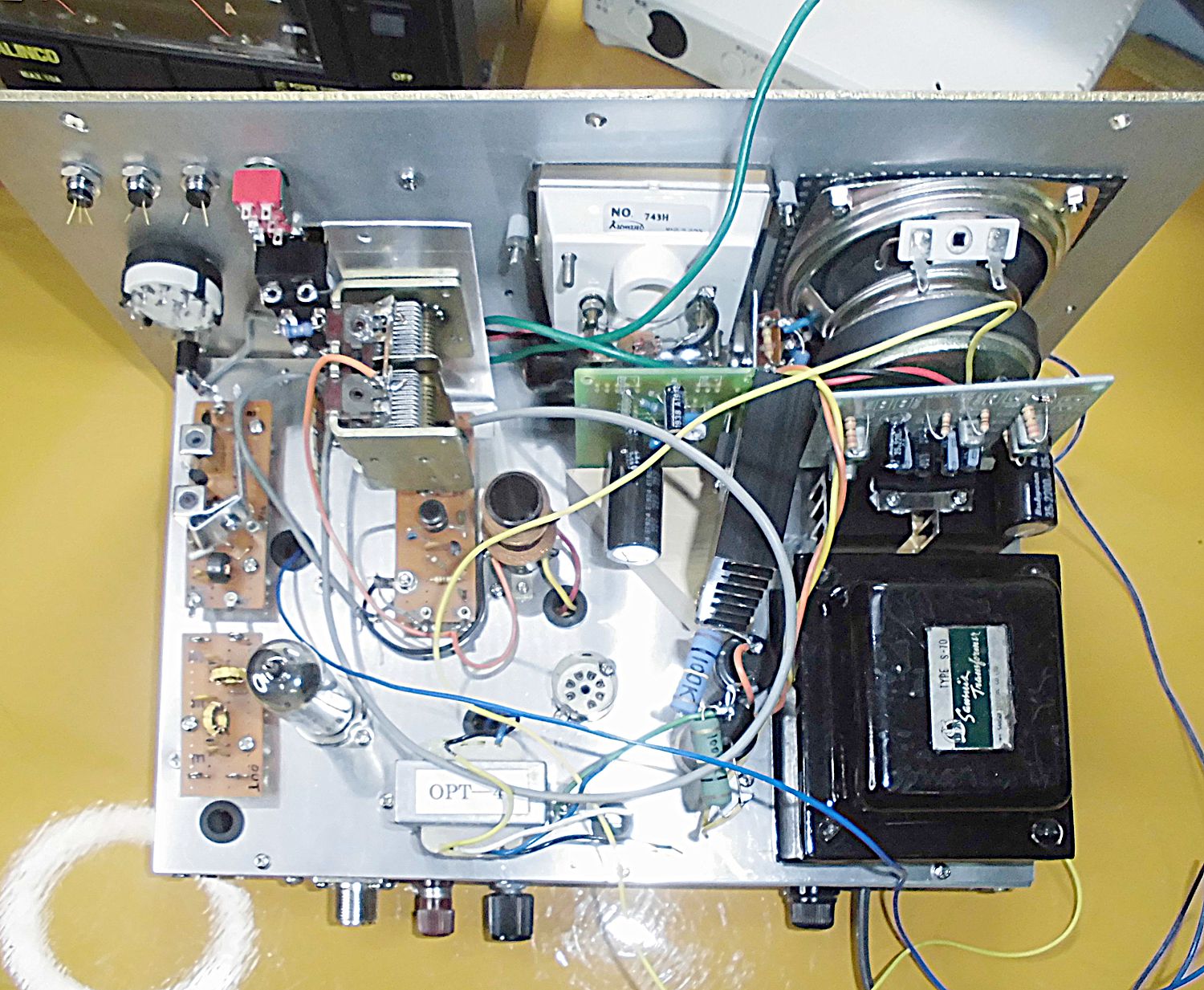

キャリコン麗人 21 号

続けて、光波号の改修に取り掛かろうと思いました。

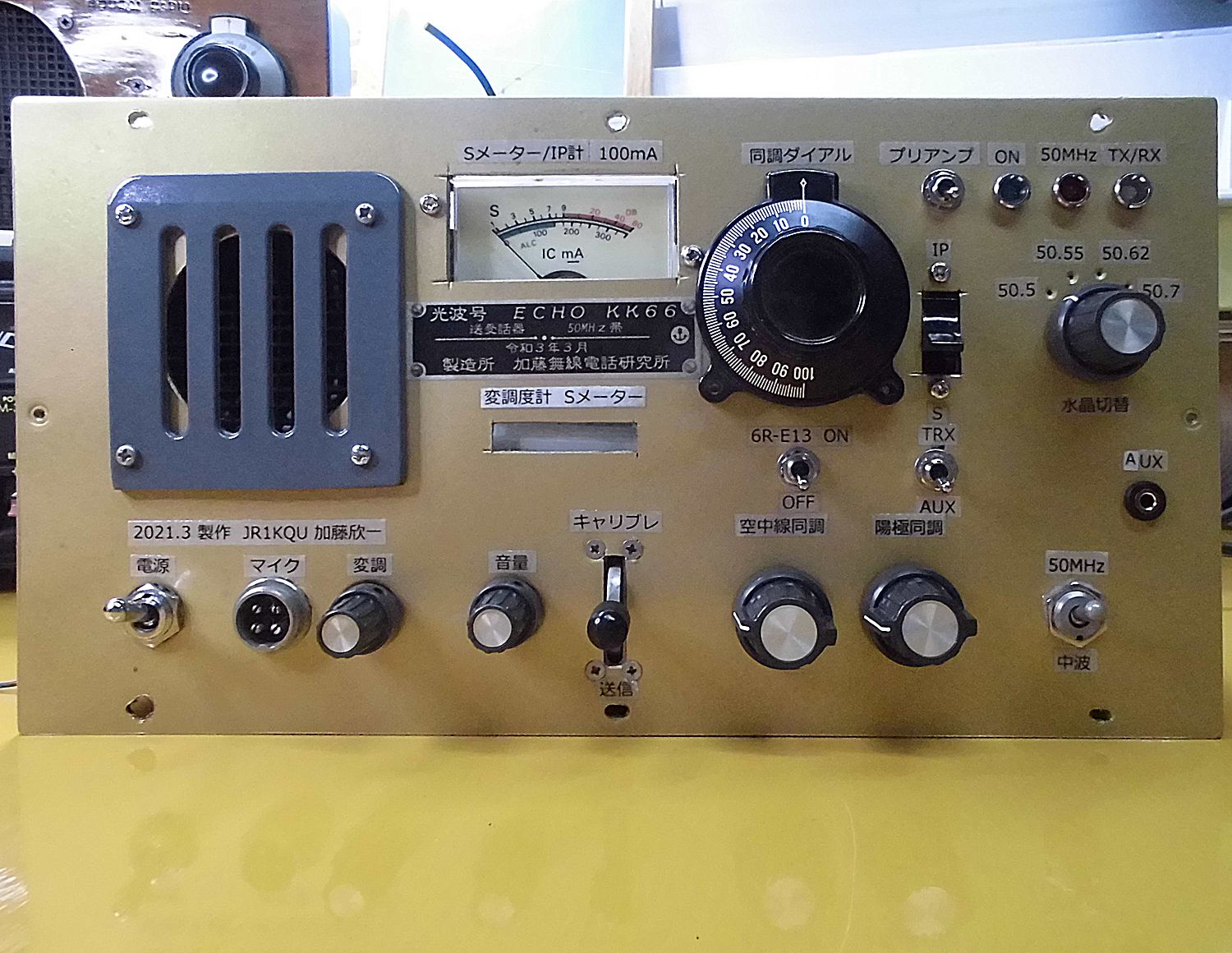

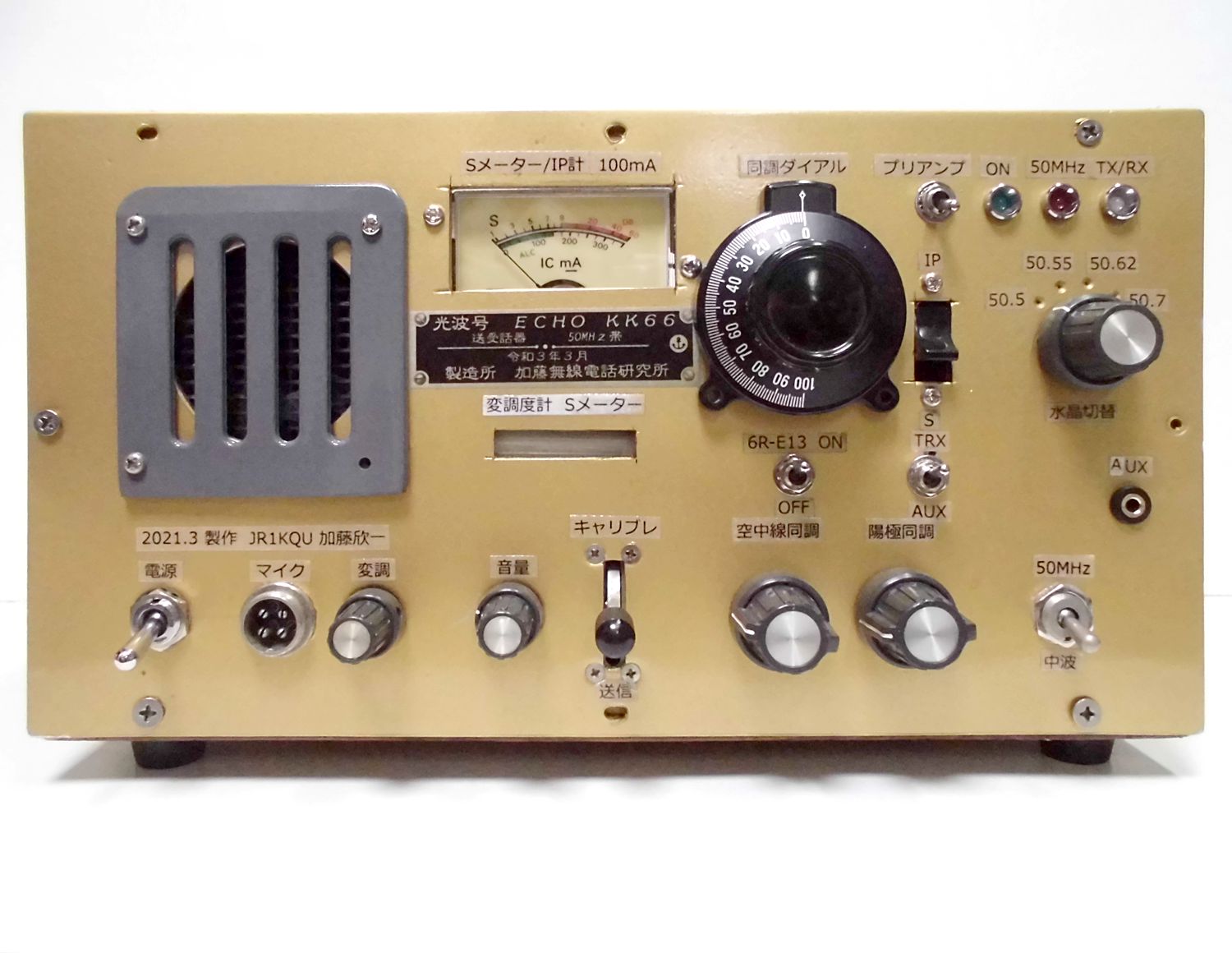

光波号（50 MHz AM トランシーバ、ラジオ付き）

しかし、まあ～配線が込み入っていて、正直うんざり感もありましたので、気分転換で、今度は 100 W リニアアンプに取り掛かる事にしました。

元々、50 MHz AM トランシーバー光波号専用のアンプにするつもりでしたが、7195 MHz の数 W 出力のトランシーバーが 4 台もありますので、 6 / 40 m 2 バンドリニアアンプにしたいと。しかし、既にパネルにはバンド切り替えのロータリースイッチを取付るスペースがないため、思案して、2 バンドだからタンク回路付近にリレーを配して、パネルの小さい SW で切替式にして解決。本日早朝、配線作業終わって完成しました。

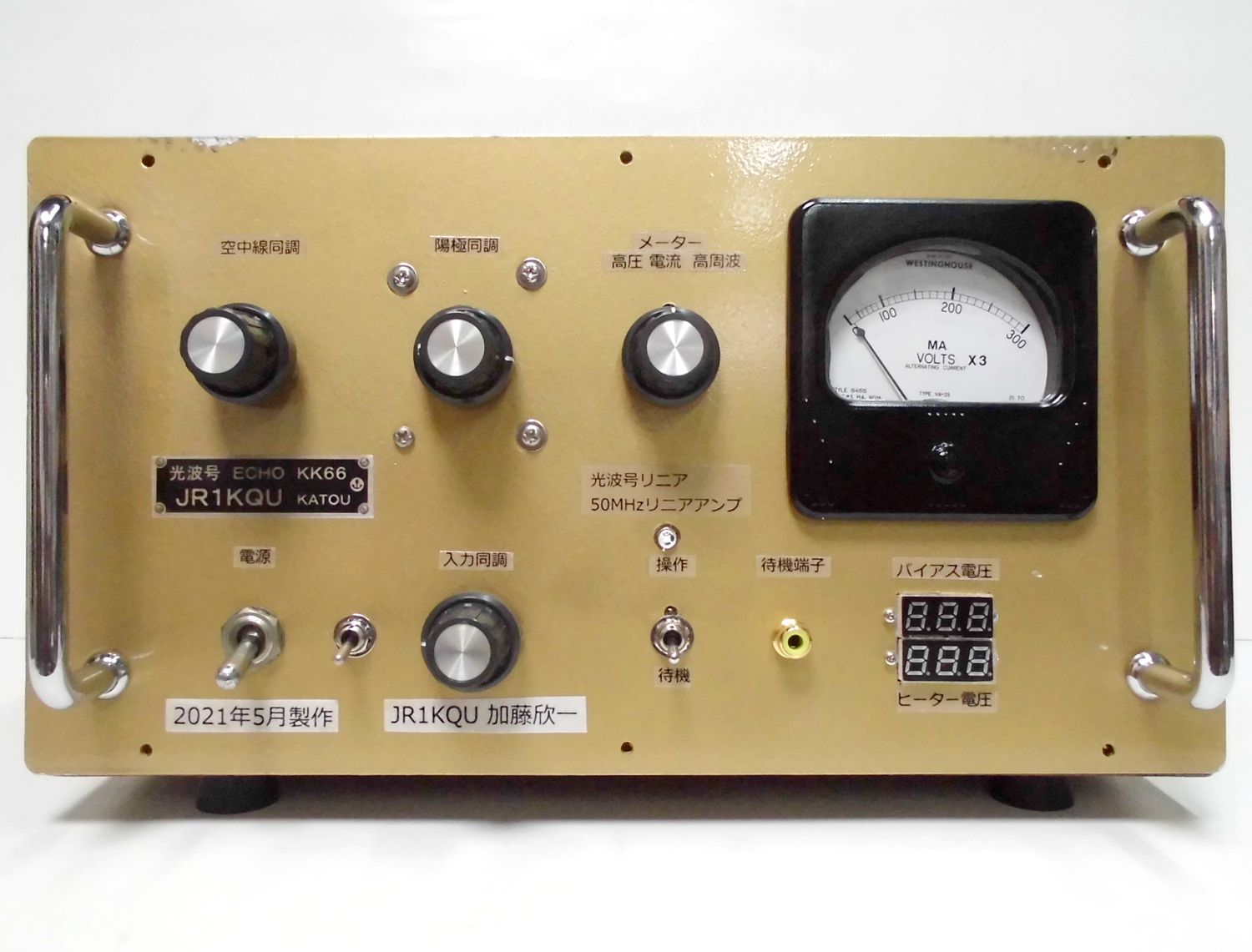

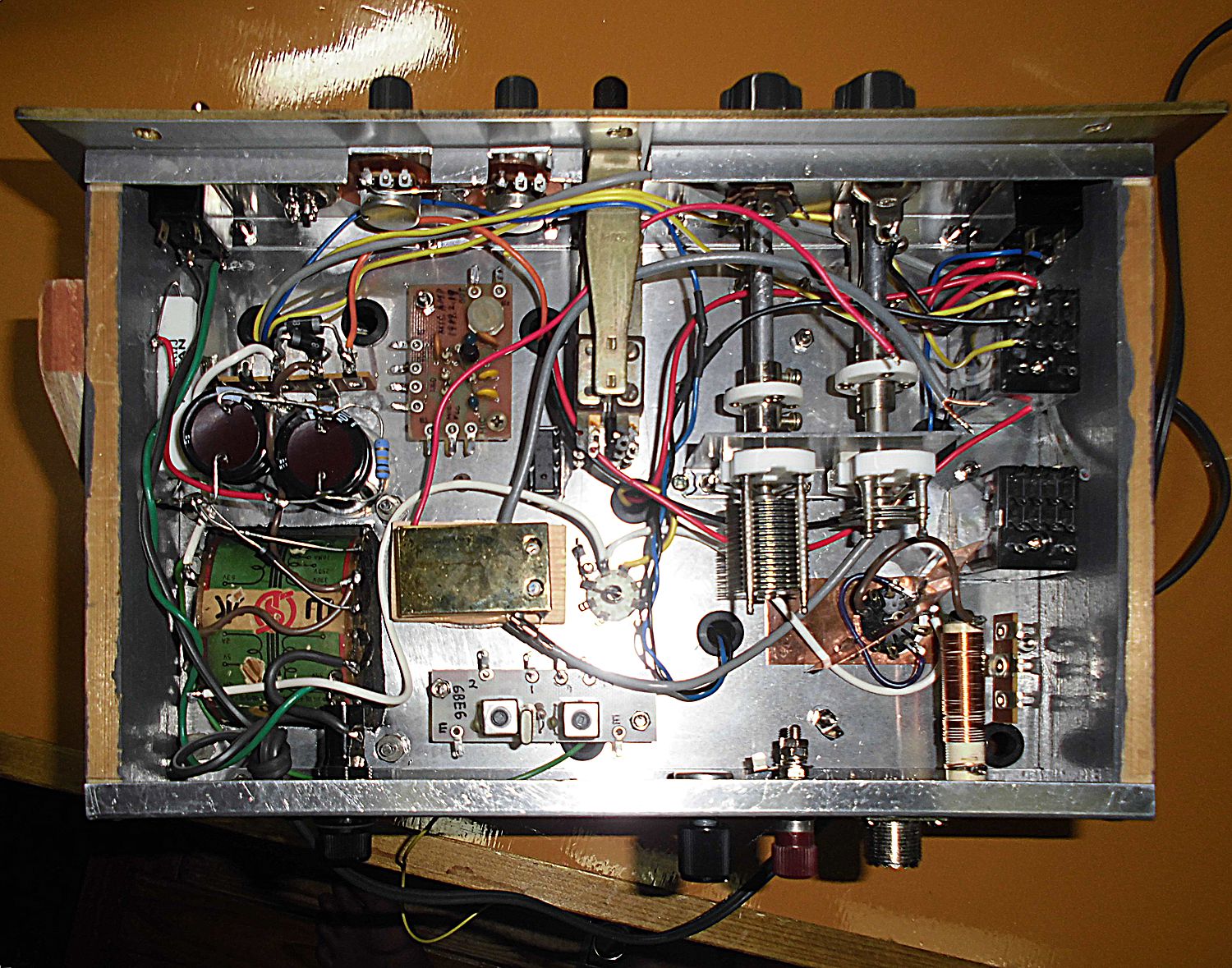

6JS6 × 2 100 W リニアアンプ

さて、次は光波号 5763 のファィナル部分の配線が残ってますので、元気出して仕上げる事にします。

リニアも光波号も鉄のケースでしたが、リニアは、後で 6JS6 の頭が閊えて入らない事に気づき、2 台共木製ケース作り、何とかクリヤー出来ました。

---

今晩は、市川です。



ハイシング変調、いい音してますね。
（加藤註：６Ｕ８シングル、６ＺＰ１ハイシング変調です）



昨晩の地震の影響はありますか？



まだ、Stay Home 継続中です。

どこにも行かずに「KDDI みゅーじあむ」を見ています。
多摩センターの近くにあるみたいですが、「KDDI みゅーじあむ　バーチャルツアー」



長波から短波へ、数ワットで世界につながる・・

DE JR1IVA 市川


---

---

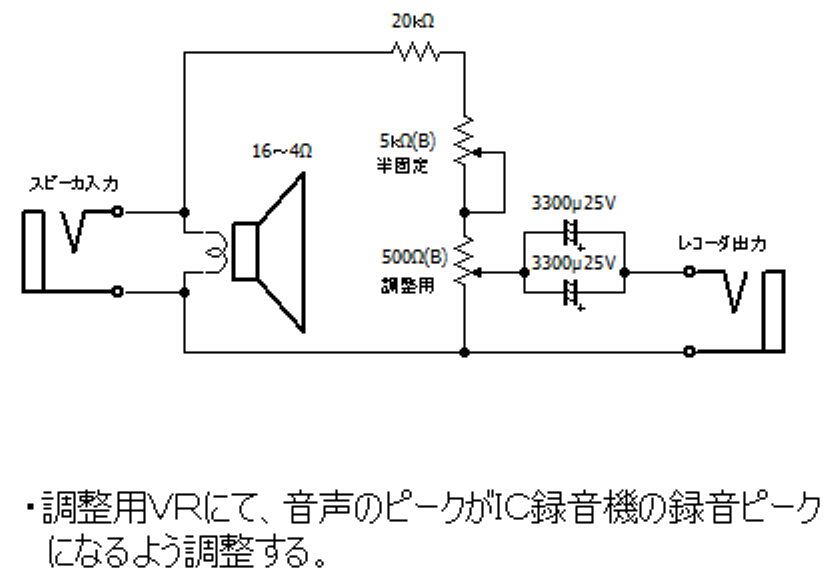

録音用スピーカー回路図　抵抗値5.1ｋΩから20kΩにしました。（分圧比0.0025）帯域フィルタ掛けずに結構大きな音を出しても歪なく録音できる値にしました。 ご参考まで。





・	一般的な IC レコーダーのコンデンサマイク入力は信号ピーク電圧は 8 mV 程度と予想。 私が外部スピーカーで普通聞いている音量に対するスピーカの端子電圧は実測値で 0.35 V でした。
・	0.35 V を 0.008 V にするための分圧比は 0.0229。
・	調整用：500 ΩVR の 500 Ω で 10 mV として設計。
・	250 Ω を含む全体の抵抗値 ＝ 500 / 0.0229 ＝ 21834 Ω。
・	調整に余裕を持たせるため、20 kΩ 固定抵抗器 ＋ 5 kΩ 半固定 VR を 500 Ω の調整用 VR に直列接続した。
・	IC レコーダのマイク入力はコンデンサマイク用直流カット用のコンデンサが必要。
・	乱暴な計算ですが、スピーカのインピーダンス 8 Ω に対し 100 Hz でのコンデンサのインピーダンスを 3 % 程度（0.24Ω）位にすれば低音まで録音できるだろうとの妄想。
・	静電容量 C ＝ 1 / (2 × π × 100 × 0.24) ＝ 6631 μF（スピーカーが 4 ～ 16 Ω であればこの値で問題なし）
・	330 μF では硬い中音でしたが、6600 μF では低温の伸びを感じました（あくまで私の耳Sです）。

---

キャリコン研究会で,6mで交信した録音をモリー君にしてもらいました。

昔の雑誌によく書かれていた、とにかくSG変調はろくな音はしない！！との記述の、事実をエアーキャット号とクリスタルマイク 4 本で検証しました。
ごくごく、普通のKQUの肉声だと自分では思います。

モリー君が、隕石号は音がいいと折につけ言われるので、併せて実験です。

隕石号のハイシング変調の音質

エアーキャットによるキャリコン変調の音質

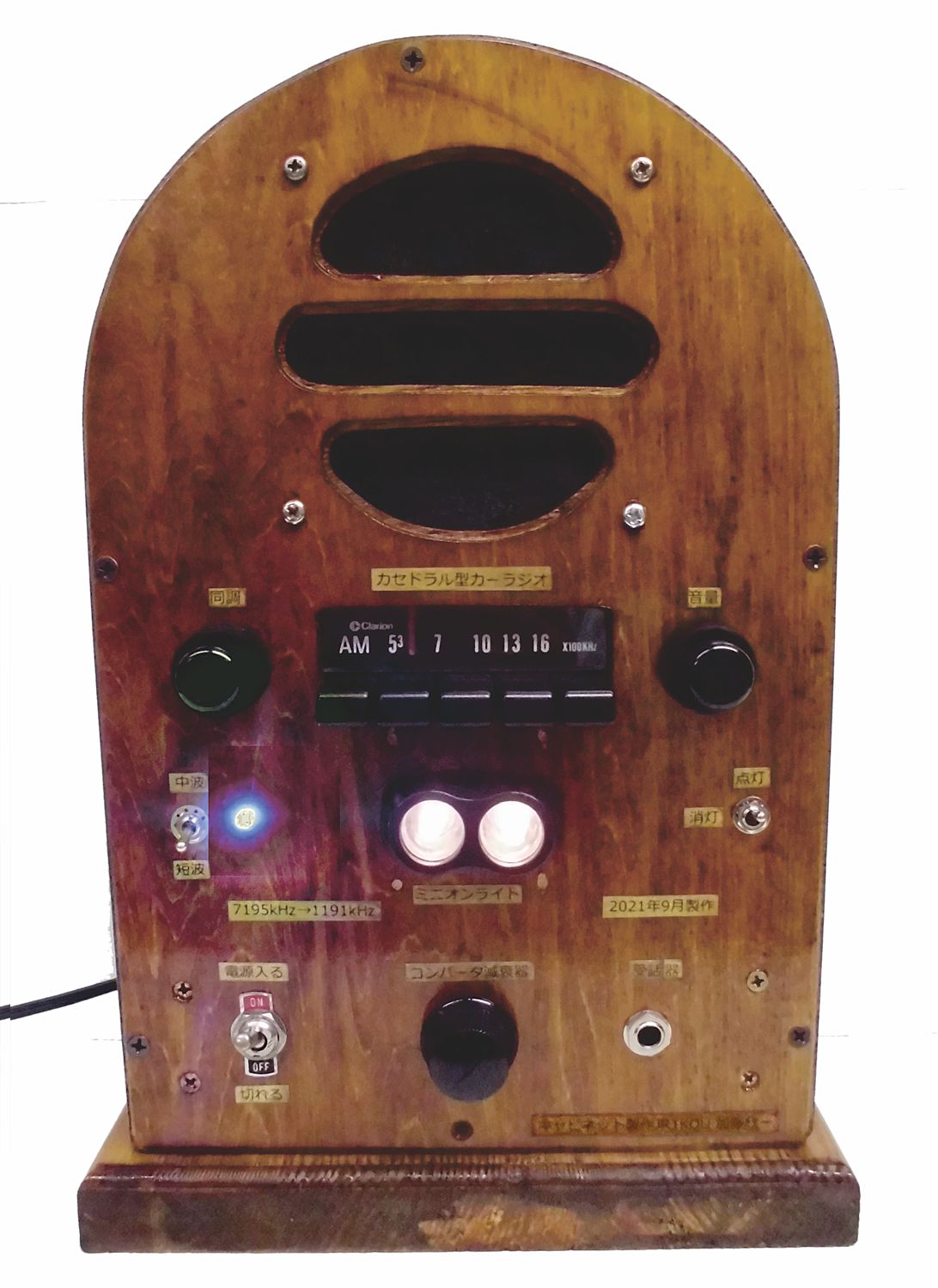

９月最後の工作は、５０年前のカーラジオを使ったラジオです。
JA1UDY/2　三浦様に製作して戴いた7195MHzコンバータを内蔵して、ワンタッチで7195が受信できます。

カーラジオは、アンテナ外すと中波放送が全く聞こえません。
これは好都合です。１００均で買ったLEDライトのジャンクがありましたので、ライトもつけました。
カーラジオは、高周波増幅つきのスーパーですので非常に高感度なので、念のため、コンバータの入力にATTをつけました。

当然ですが、1m位のビニル線をつなぐと、7195各局の声が良く聞こえます。

次は、FM/AMのカーラジオを使って、7195コンバータを入れてトランシーバにしましょうか？
デザインを思案中です。

コロナ禍の中、皆様方にはお元気でお過ごしの事と思います。東京は感染者が多いので、外出御法度、ただただ篭り生活。

以前、JA9BZQ 永野様、JA2FGO 中村様から、キャリアーコントロール変調の資料を戴きました。今年の夏に、資料をもとに思う存分、キャリコンと獲闘してました。

まさに、キャリコン研究会の形相でした。作っては、6 mAM でお付き合いしていただいてる JL1PSW 森谷さんに毎晩、リポートをいただき、7195 では、JA1UDY 三浦様に変調リポートをいただきました。
仲間のマジなリポートは大変参考になりました。有難うございました。

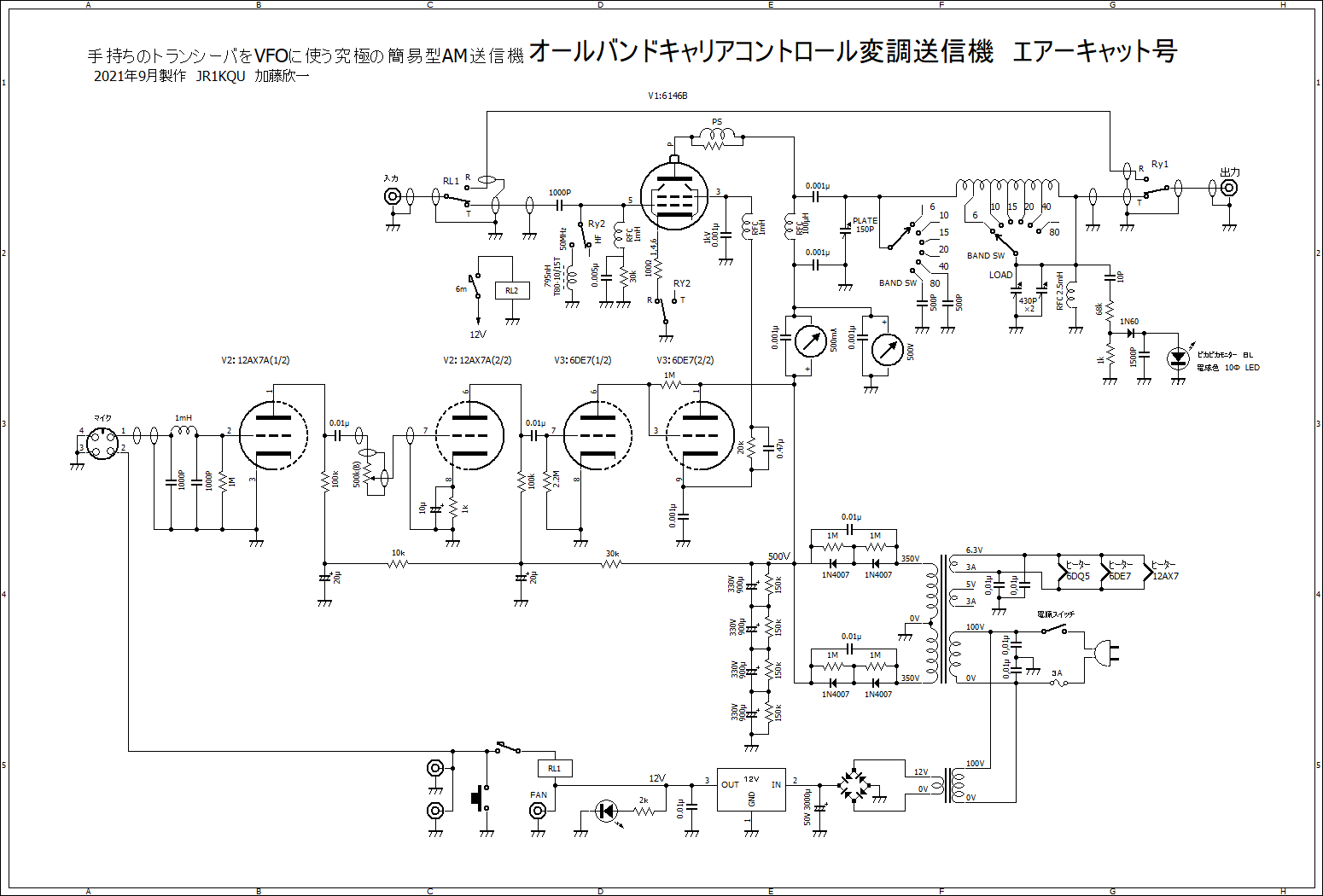

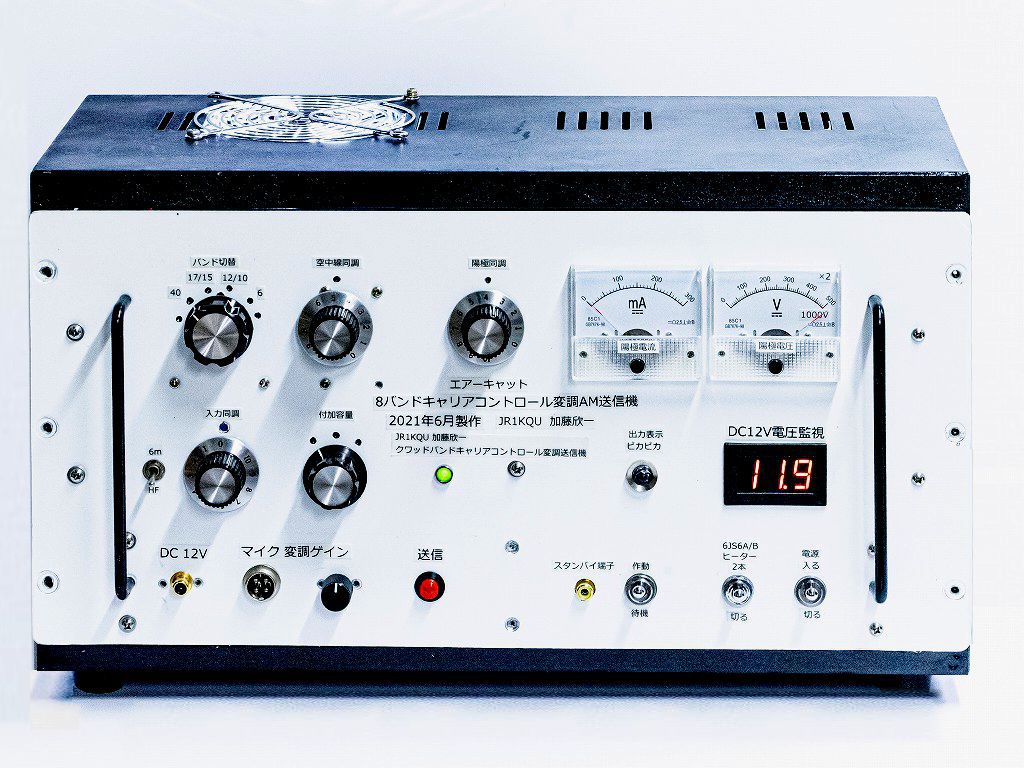

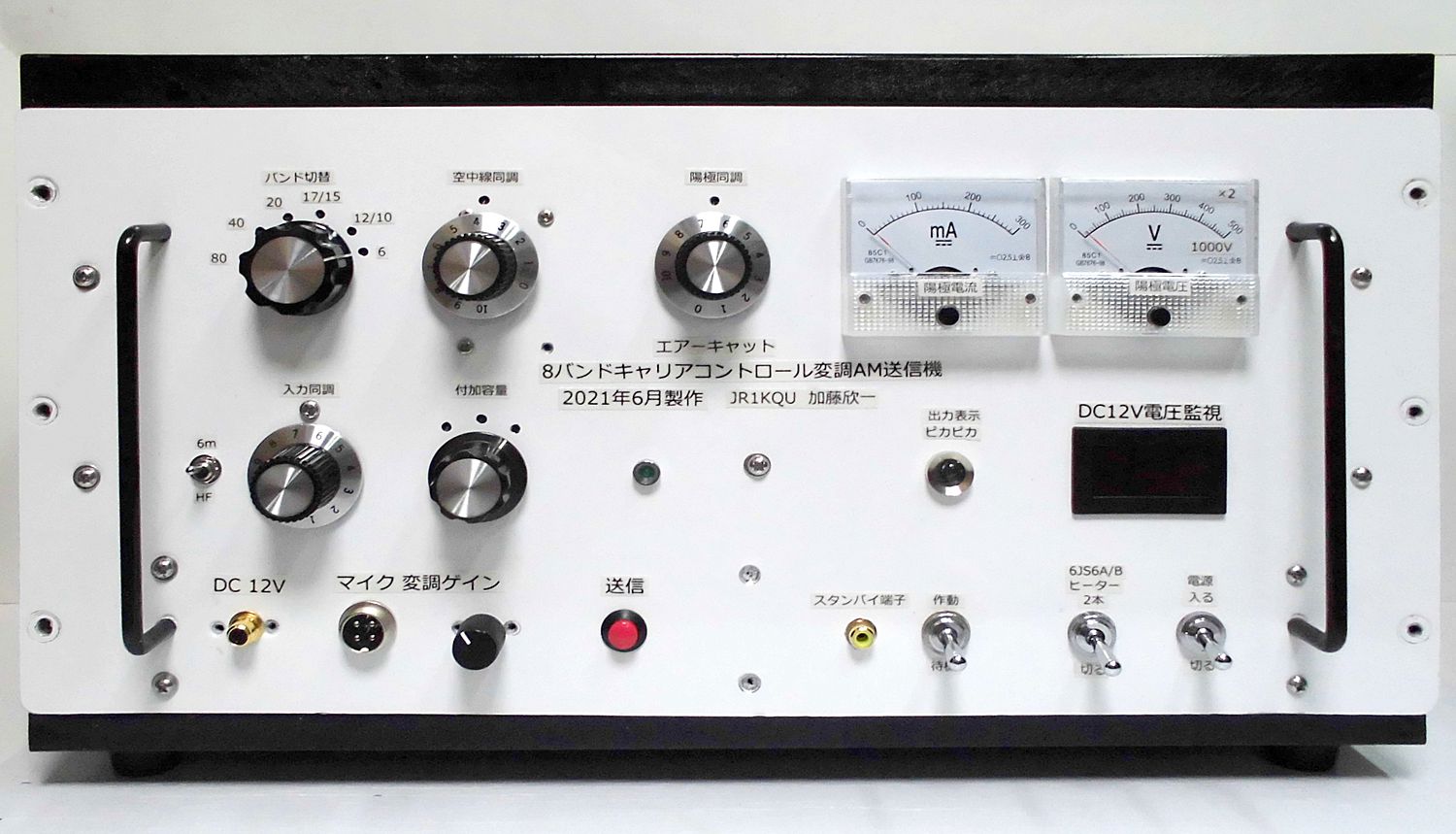

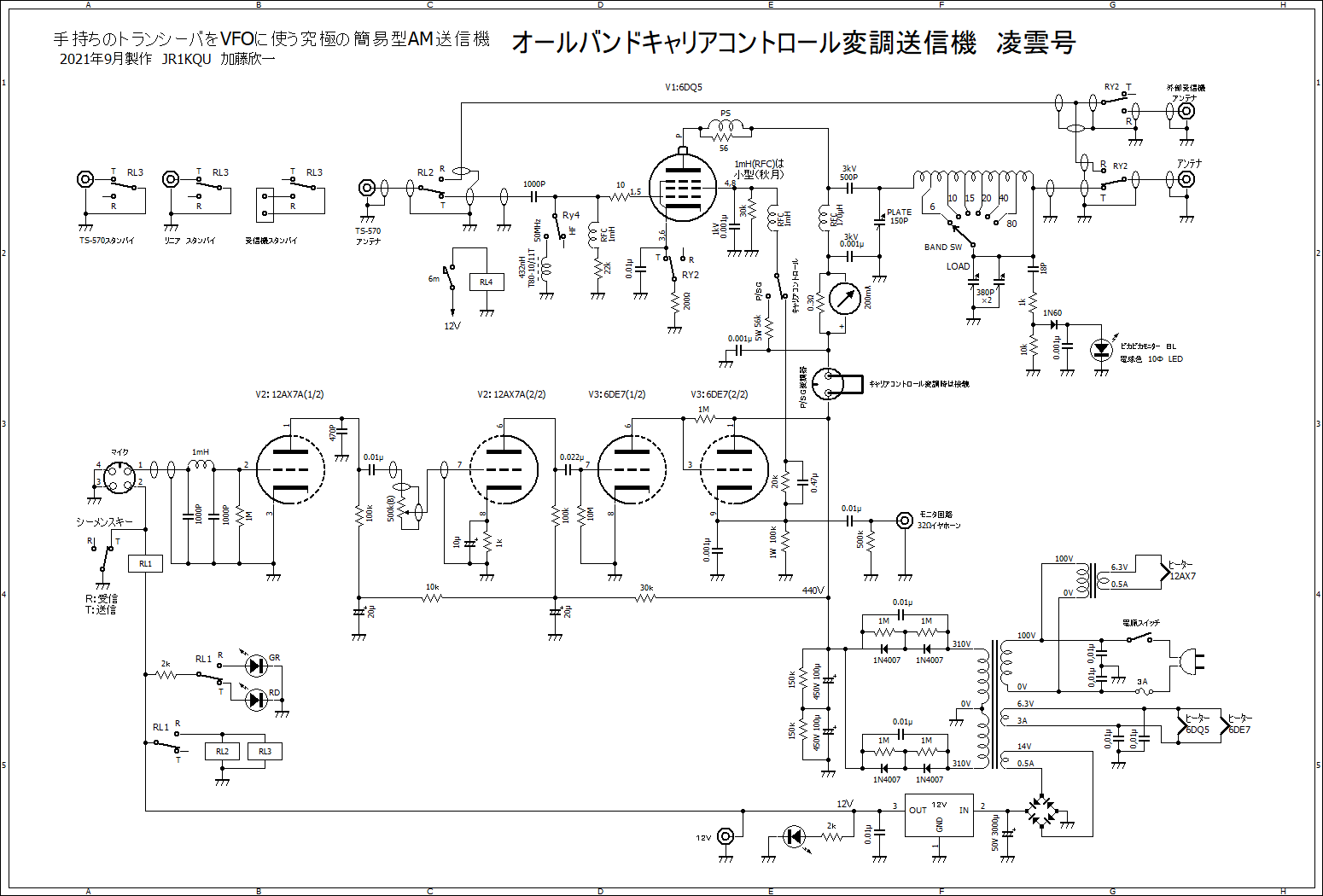

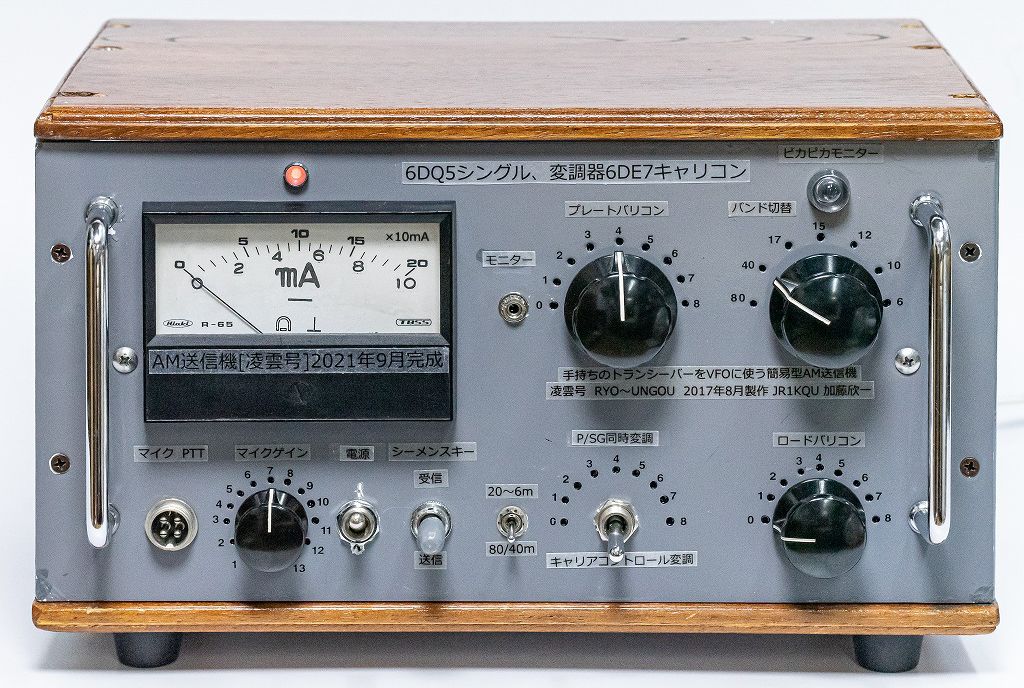

詳細は、エアーキャット号(通称ミスキャット）は、2021/10/19 発売の CQ 誌 AM 通信で紹介させていただきますが、容姿と回路図を紹介させていただきます。

興味のあるかた是非、研究会にご参加下さい。

9 月にこの 2 台できあがりましたが、7195 ～ 50 MHz まで快調に動作しており、再現性も良いです。調子に乗って、2010 に製作した「麗人号」を分解、現在、2021 年バージョンの「麗人21号」に改造中です。
キャリコン変調の簡単なオールバンド送信機をメインに楽しんでゆこうと思います。

---

令和3年8月3日

無線設備規則の一部を改正する省令の一部を改正する省令
（令和3年総務省令第75号）







省 令（PDF）


---

　

無線設備規則の一部を改正する省令の一部を改正する省令（令和3年総務省令第75号）の概要



概 要（PDF）


このページのトップへ↑

---

（概要 1 ページ目）新スプリアス規格への移行期限の延長

1．改正の背景

　総務省では、ITU憲章で定める無線通信規則の改正を受けて、無線設備のスプリアス発射の強度の許容値を改正し、平成17年12月１日から新たな許容値（以下、「新スプリアス規格」という。）を適用するとともに、改正前の許容値（以下、「旧スプリアス規格」という。）を令和４年11月30日まで適用可能とする経過措置を設定。
　これまでに、国内の無線局（携帯電話等の包括免許局等を除く。）の約８割にあたる約215万局が新スプリアス規格への移行を完了しているが、新型コロナウイルス感染症による社会経済への影響等により、設備製造や移行作業に遅れが生じている。このため、引き続き、新スプリアス規格への移行を継続し各免許人等へ働きかけを行う一方、このような社会経済情勢に鑑み、新スプリアス規格への移行期限の延長を行うもの。


２．改正概要

無線設備規則の一部を改正する省令（平成17年総務省令119号）の附則第３条及び第５条の一部を改正。


＜改正ポイント＞

① 附則第３条の旧スプリアス規格による無線設備の技術的条件及び第５条の適合表示無線設備の表示の効力に係る経過措置期限を「令和４年11月30日」から「当分の間」へ改正を行う。
② 本改正省令の附則において、新スプリアス規格に移行していない無線局の無線設備の使用は、令和４年12月1日以降、他の無線局の運用に妨害を与えない場合に限り、使用することができる旨の条件を設けるとともに、既存無線局の免許状に記載された使用条件の読替え規定を設ける。



（概要 2 ページ目）スプリアス規格の経過措置と今回の省令改正イメージ

〇 新スプリアス規格への移行期限について「令和4年11月30日まで」を「当分の間」に延長する。 〇 令和４年12月１日以降の旧スプリアス規格の無線設備の使用は、「他の無線局の運用に妨害を与えない場合に限る」旨の条件を設ける。







（概要 3 ページ目）今回の省令改正の考え方

（１） 新スプリアス規格への移行期限の延長

新型コロナウィルスの拡大が社会経済情勢に大きな影響を及ぼしている。例えば、設備の更新に係る工事の遅れや機器の調達の遅れなどの影響が出始めており、各無線局の新スプリアス規格への移行については、これまで、約８割の無線局が移行を完了しているが、前述のとおり新型コロナウィルス等のため、計画通りの移行が困難な旨の要望・要請が寄せられたところである。

このような状況に鑑み、新型コロナウィルス感染症の拡大といった予見が困難な事態において無線局免許人等の利益を確保するとともに国民の社会経済活動に影響がないよう旧スプリアス規格の無線設備の使用期限を「当分の間」とする改正を行うこととするものである。

　なお、現時点において、新型コロナウィルスの収束の時期や経済が回復するまでの期間が予断をもって判断できないことから「当分の間」とし、今後、社会経済情勢の変化や機器の買い換え等による新スプリアス規格に適合する無線設備への移行等を総合的に判断し、移行期限を見直していくこととするものである。


（２） 旧スプリアス規格の使用条件

　今般の改正は、社会経済情勢等に鑑み、新スプリアス規格への移行期限を延長するものであり、新スプリアス規格への移行は継続するものである。

　早期に新スプリアス規格への移行を引き続き促進していくため、改正省令の附則において、旧スプリアス規格による無線設備を使用する無線局に対しては、「令和４年12月１日以降、他の無線局の運用に妨害を与えない場合に限り、使用することができる。」旨の条件を附すこととし、当初の移行期限以降における無線設備の使用に一定の制約を設け、新スプリアス規格による無線局の運用に比べてその位置付けを劣位とする。


（３） その他（既存無線局の免許状の条件の扱い）

　今般の改正省令の附則において、既存の無線局の免許状に付されている旧スプリアス規格の使用期限の条件は、付されていないこととみなすとともに、令和4年12月1日以降、他の無線局の運用に妨害を与えない旨の条件が付されていることとみなす規定を設けることにより、改正に伴う特段の対応を不要とし、今後、無線局の変更や再免許時等において新たに免許状を発給する際にそれらの条件が書き換えられることとなる。


このページのトップへ↑

---

令和3年6月9日

無線設備規則の一部を改正する省令の一部改正等に係る意見募集の結果及び電波監理審議会からの答申
－新スプリアス規格への移行期限の延長－

総務省は、新スプリアス規格への移行期限の延長を図るため、無線設備規則の一部を改正する省令の一部改正等に関して案を作成し、令和3年3月27日（土）から同年4月26日（月）までの間、意見募集を行いました。その結果、175件（法人・団体42件、個人133件）からの意見の提出がありましたので、提出された意見及びそれらに対する総務省の考え方を公表します。 　また、意見募集の結果を踏まえた上で、無線設備規則の一部を改正する省令の一部を改正する省令案について、本日、電波監理審議会（会長：日比野 隆司 （株）大和証券グループ本社取締役会長兼執行役、大和証券（株）取締役会長）に諮問し、原案を適当とする旨の答申を受けました。 　総務省は、今後、意見募集の結果及び電波監理審議会からの答申を踏まえ、速やかに関係省令等の改正を行う予定です。

1．改正概要

　不必要な電波（不要電波）をできる限り低減させることによって、電波利用環境の維持、向上及び電波利用の推進を図るため、2003年（平成15年）の世界無線通信会議（WRC-03）において、無線設備のスプリアス発射の強度の許容値に関する無線通信規則（RR）の改正が行われました。
　国内においては、この改正を踏まえ、無線設備のスプリアス発射の強度の許容値に係る技術基準等の関係省令及び関係告示を改正し、平成17年12月1日から新たな許容値（以下、新スプリアス規格という。）を適用し、経過措置として、令和4年11月30日まで改正前の許容値の適用が可能としています。
　これまでに、国内の約275万局(携帯電話等包括免許を除く。)のうち、約215万局(約8割)は新スプリアス規格への移行が行われているところですが、新型コロナウイルス感染症による社会経済への影響等により、新スプリアス規格への移行に遅れが生じることが想定されます。
　引き続き、新スプリアス規格への移行を継続し、各免許人等へ働きかけを行う一方、このような社会経済情勢に鑑み令和4年11月30日とする経過措置を当分の間に改めることとするため、関係省令等の改正を行うものです。


2．意見募集の対象

　（1） 無線設備規則の一部を改正する省令（平成17年総務省令第119号）の一部を改正する省令案

　（2） 登録検査等事業者等規則第二十条及び別表第七号第三の三(2)の規定に基づく登録検査等事業者等が行う点検の実施方法等及び無線設備の総合試験の具体的な確認の方法を定める件（平成23年総務省告示第279号）の一部を改正する告示案

3．意見募集の結果

　提出された意見及びそれに対する総務省の考え方は、別紙及び参考資料のとおりです。

　

１．法人・団体から提出されたご意見及び総務省の考え方



＜以下，省略＞


２ 個人から提出されたご意見及び総務省の考え方

＜省略＞

別紙（全文）HTML　　別紙（全文）PDF

　

参考資料










参考資料（PDF）



4．電波監理審議会からの答申

　意見募集の結果を踏まえ、無線設備規則の一部を改正する省令（平成17年総務省令第119号）の一部を改正する省令案について、本日、電波監理審議会に諮問したところ、原案を適当とする旨の答申を受けました。


5．今後の予定

　総務省は、意見募集の結果及び電波監理審議会からの答申を踏まえ、速やかに関係省令等の改正を行う予定です。


6　資料の入手方法

　別紙の資料については、総務省総合通信基盤局電波政策課（総務省10階）において閲覧に供するとともに配布します。また、電子政府の総合窓口[e－Gov]（https://www.e-gov.go.jp/）の「パブリックコメント」欄にも掲載します。


【関係報道資料】

• 無線設備規則の一部を改正する省令の一部改正等に係る意見募集
  　－新スプリアス規格への移行期限の延長－（令和3年3月26日）

連絡先＜以下省略＞


このページのトップへ↑

---

令和3年3月26日



無線設備規則の一部を改正する省令の一部改正等に係る意見募集
－新スプリアス規格への移行期限の延長－


　総務省は、無線設備規則の一部を改正する省令の一部改正及び関連する告示の改正案を作成しました。つきましては、改正案について、令和3年3月27日（土）から同年4月26日（月）までの間、意見を募集します。


1　背景及び概要

　不必要な電波（不要電波）をできる限り低減させることによって、電波利用環境の維持、向上及び電波利用の推進を図るため、2003年（平成15年）の世界無線通信会議（WRC-03）において、無線設備のスプリアス発射の強度の許容値に関する無線通信規則（RR）の改正が行われました。
　国内においては、この改正を踏まえ、無線設備のスプリアス発射の強度の許容値に係る技術基準等の関係省令及び関係告示を改正し、平成17年12月1日から新たな許容値（以下、新スプリアス規格という。）を適用し、経過措置として、令和4年11月30日まで改正前の許容値の適用が可能としています。
　これまでに、国内の約276万局(携帯電話等包括免許を除く。)のうち、約210万局(約8割)は新スプリアス規格への移行が行われているところですが、新型コロナウイルス感染症による社会経済への影響等により、新スプリアス規格への移行に遅れが生じることが想定されます。
　引き続き、新スプリアス規格への移行を継続し、各免許人等へ働きかけを行う一方、このような社会経済情勢に鑑み令和4年11月30日とする経過措置を当分の間に改めることとし、別紙1PDF及び別紙2PDF"のとおり、関係省令及び告示の改正案を作成しましたので、意見募集します。


【改正の概要】

• 経過措置の期限を「令和4年11月30日」から「当分の間」とする
• 新スプリアス規格に移行していない無線局の使用は、令和4年12月1日以降、他の無線局の運用に妨害を与えない場合に限り、使用することができる旨の条件を設ける。

2　意見公募要領

(1) 意見募集対象（別添1及び別紙2）



＜省令案＞
• 無線設備規則の一部を改正する省令（平成17年総務省令第119号）の一部を改正する省令案



（別添1PDF：新旧対照表）

＜告示案＞
• 登録検査等事業者等規則第二十条及び別表第七号第三の三(2)の規定に基づく登録検査等事業者等が行う点検の実施方法等及び無線設備の総合試験の具体的な確認の方法を定める件（平成23年総務省告示第279号）の一部を改正する告示案
　

（別添2PDF：新旧対照表）



(2) 意見提出期間

　令和3年3月27日（土）から同年4月26日（月）まで（必着）
　※郵送の場合も同日必着とさせていただきます。
　詳細については、別紙3PDFの意見公募要領を御覧ください。

　




別紙3PDF



3　今後の予定

　当該省令案等について寄せられた意見及び電波監理審議会への諮問に対する同審議会の答申を踏まえ、関係省令等の改正を行う予定です。


4　資料の入手方法

　別添及び別紙の資料については、総務省総合通信基盤局電波政策課（総務省10階）において閲覧に供するとともに配布します。また、電子政府の総合窓口[e－Gov]（https://www.e-gov.go.jp/）の「パブリックコメント」欄にも掲載します。

連絡先 ＜以下 省略＞


このページのトップへ↑

---

念のため、関東総合通信局 陸上第三課にも先ほど電話してみました。

先ほどの件は、官報令和 3 年 8 月 5 日付の通達文（告示）によるもので省内は既に周知されているそうです。

再免許は１年前から申請が受け付けられるので、お上の考えが変わらない内に申請することです。

私からの情報は、現在免許されている無線設備をそのまま再免許するときの話です。
疑問点があれば、直接に関東総合通信局 陸上第三課の担当者にお聞き下さい。

ある OM 様からビッグニュースをお知らせ戴きました。

---

古いアマチュア無線の無線機について、「再免許申請時にどうすれば良いのか」を 北陸総合通信局陸上課の担当者に本日、電話で聞きました。


その結果、「現在免許中の古い無線機をそのまま再免許するときは、受付可能になっている」とのことです。
つまり、FT-101 だろうが FT-620 だろうが TR-7500 だろうが何もスプリアス対応しなくても、令和 4 年 11 月 30 日以降でもそのままで再免許申請すれば受け付けてくれるとのことです。
自作機については時間が無かったので、聴きませんでした。


要は、再免許申請で無線機のライセンスを切らさない様にして行けば、死ぬまで使用可能ということが本日わかりホットしています。


---

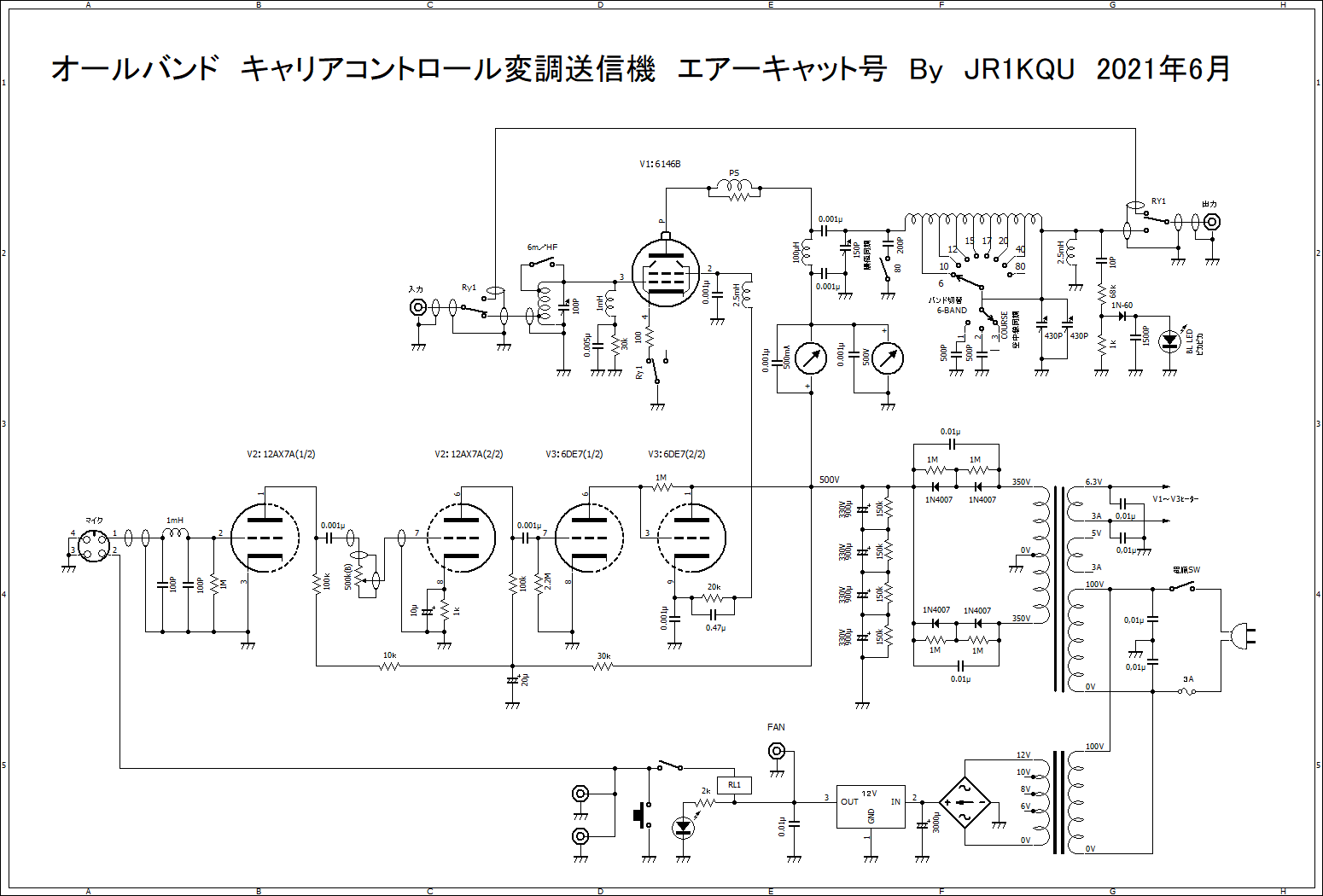

夜間 50 MHz AM でモリーさんとラグチュウの中で、50 MHz の動作が不調になったエアーキャットをキャリアコントロール変調送信機にしてしまったらどうかな!?との話になって改造した、送信機の回路図です（2021年7月18日差替え）。

エアーキャットが 50 MHz でうまく動作しないため、回路図眺めているうち、パネルはカッチョ良く出来てるので分解するのは勿体ないしと、夜間 50 MHz AM でモリーさんとラグチュウの中で、キャリアコントロール変調送信機にしてしまったらどうかな!?との話になりました。

JA9BZQ 永野様は 50　MHz で上手く動作したとのお話伺ってますし、先日、7195 で JA2FGO 中村様と交信した際、キャリアコントロールの話になり、資料を送って戴きました。

エアーキャットはゆったりと作ってありますので、トランシーバーからキャリアを入れて 6146B 単球送信機に変え、変調部分は 12AX7A-6DE7 の 2 本で、キャリアコントロール変調のポイントは、500 V 位をかけるのがいいそうです。

電源トランスは 350 V の両波整流で 500 V になりますので好都合です。

配線は簡単です。ファィナルのタンク回路はそのままで 6146 ソケット周りだけ改造、50 MHz でもすんなり安定してパワー出ました。

後は変調部分だけです。ゆっくり配線 2 時間ほどで終わりました。

一応、配線ミスないかチェックしてトランシーバーと接続、パワー計つないでマイクに向かって口笛吹くと Ip が SSB のように増えます。

なんか動作してるようです。

夜間、JL1PSW モリーさんとラグチュウ変調リポートをもらいました。

変調、きれいにかかっているようです！

マイクゲインは 10 ～ 12 時辺りで十分深くかかるようです。

これはいいですね～との話になりました。変調トランス不要で、しゃべった時だけ Ip が流れるので好都合ですね。

トランシーバー使えば、3 球送信機が出来上がります。受信もトランシーバーです。

回路図書き直しましたら載せてもらいます。

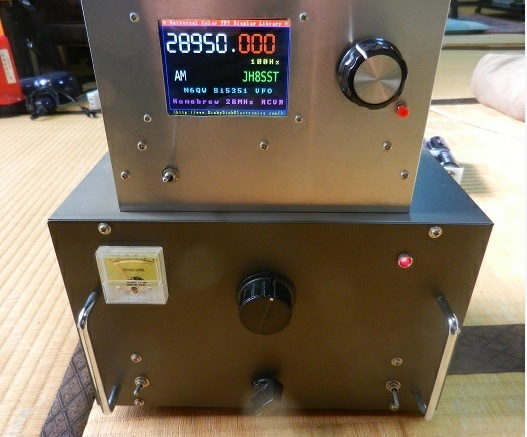

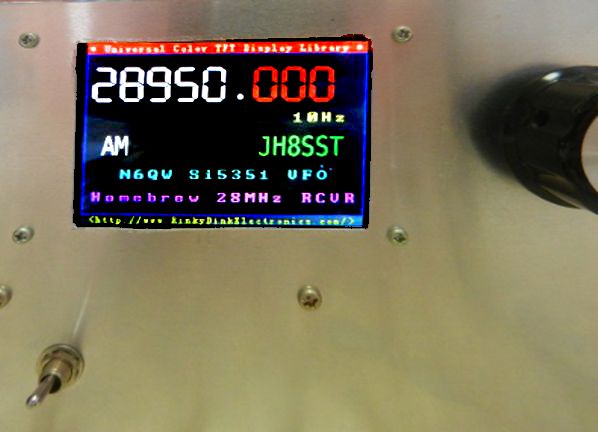

JH8SST/7 八柳 OM から 28.950MHz AM AJD 完成のために JA0 局との交信のお願い！！！です。

---

3エレトライバンダーのミニマルチT33jrの調整が終わり、28MHzの共振周波数が28.6MHzになりました。28.855MHz／28.950 MHzでSWRが大分下がります。



このアンテナに加えて、7.8 MHz BW = 4 kHz と BW = 2.2 kHz の CB ジャンクフィルターを使って作り直した 28 MHz SSB/AM 受信機の写真他を添付しました。















28.950 AM で AJD 完成のために JA0 局との交信を熱望しています。

週末はアクティブに出ますので、聞こえていたら各局様、是非よろしくお願いします。


JH8SST/7　八柳　頓首再拝


---

JE1EKH 小野里小野里 IFT コイル流用博士 より、コイルの巻き数データー、追加レポートです。

---

コイルの巻き数データー、追加レポートです。

データーは貴重です。コピペではありません。研究結果です。






---

5/31 お昼頃 24.940 で南大東村 JS6TWW 59/59 で交信出来ました。

アンテナは 7 MHz の逆 V です。

6/3 16 時頃 28.513 で宮崎県小林市の JE6VDE 乙女さんが 59/59 です。AM もお願いしました。
トランシーバー変えますのでしばしお待ち下さいとの事、聞こえてきました！ 59/59 ですね～
FT757SX で 2.5 W の AM との事でした。きれいに来てましたよ。

昔みたく、バンド中隙間なく聞こえるという状況ではないですが、29.000 以上の FM も含め、ダイアル回すとポツポツ聞こえてくる感じです。

ゆっくり出来ていいですね～

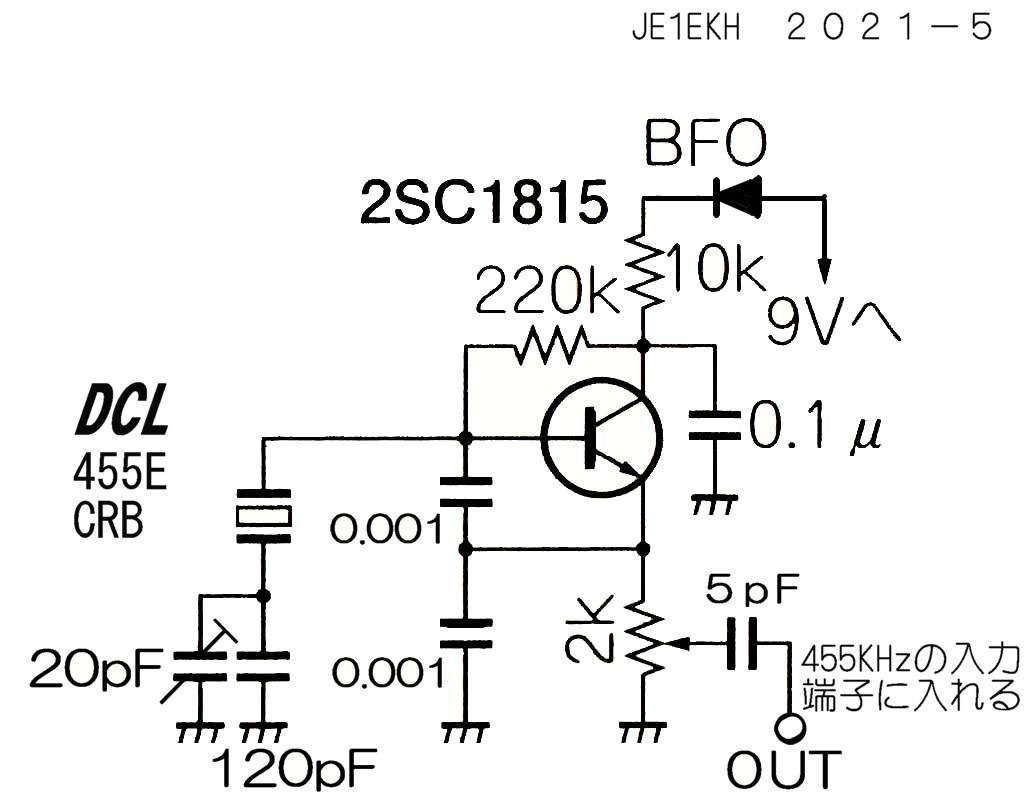

JE1EKH 小野里OMより、BFOの紹介です。

---

AM 用の 455 KHz セラミックフィルターは帯域幅が 6 KHz ありますので、3 KHz の SSB に BFO を掛けるのは簡単です。しかし、中心周波数を見つけるのが大変です。AM より 1.5 KHz 中心周波数が上だったりしますが、IFT 帯域幅が広いので、綺麗に復調出来れば合格としましょう。

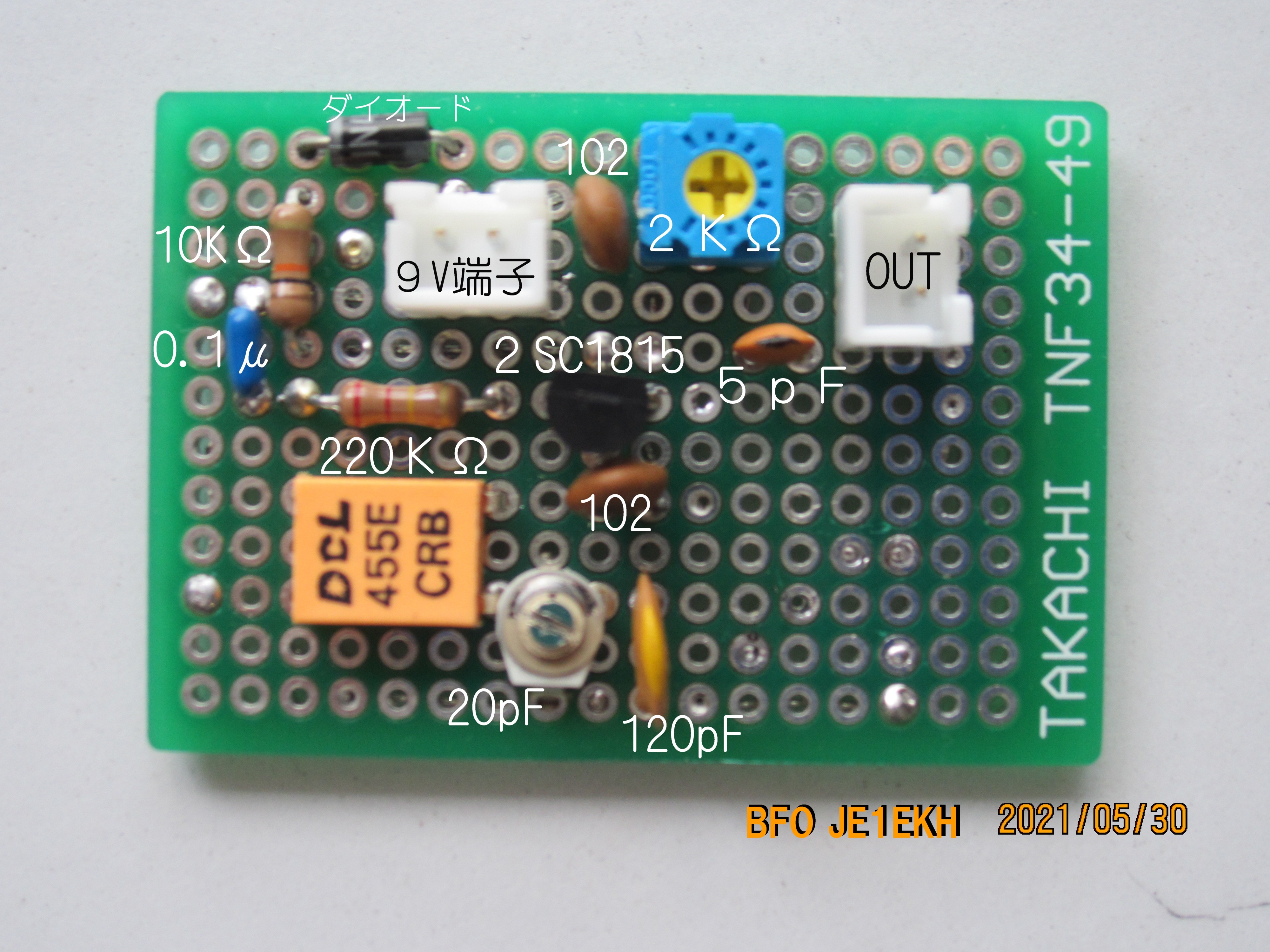

今回はセラミック発振子を使った簡易 BFO を、パクリ・アレンジ回路 EKH 風味で仕上げました。

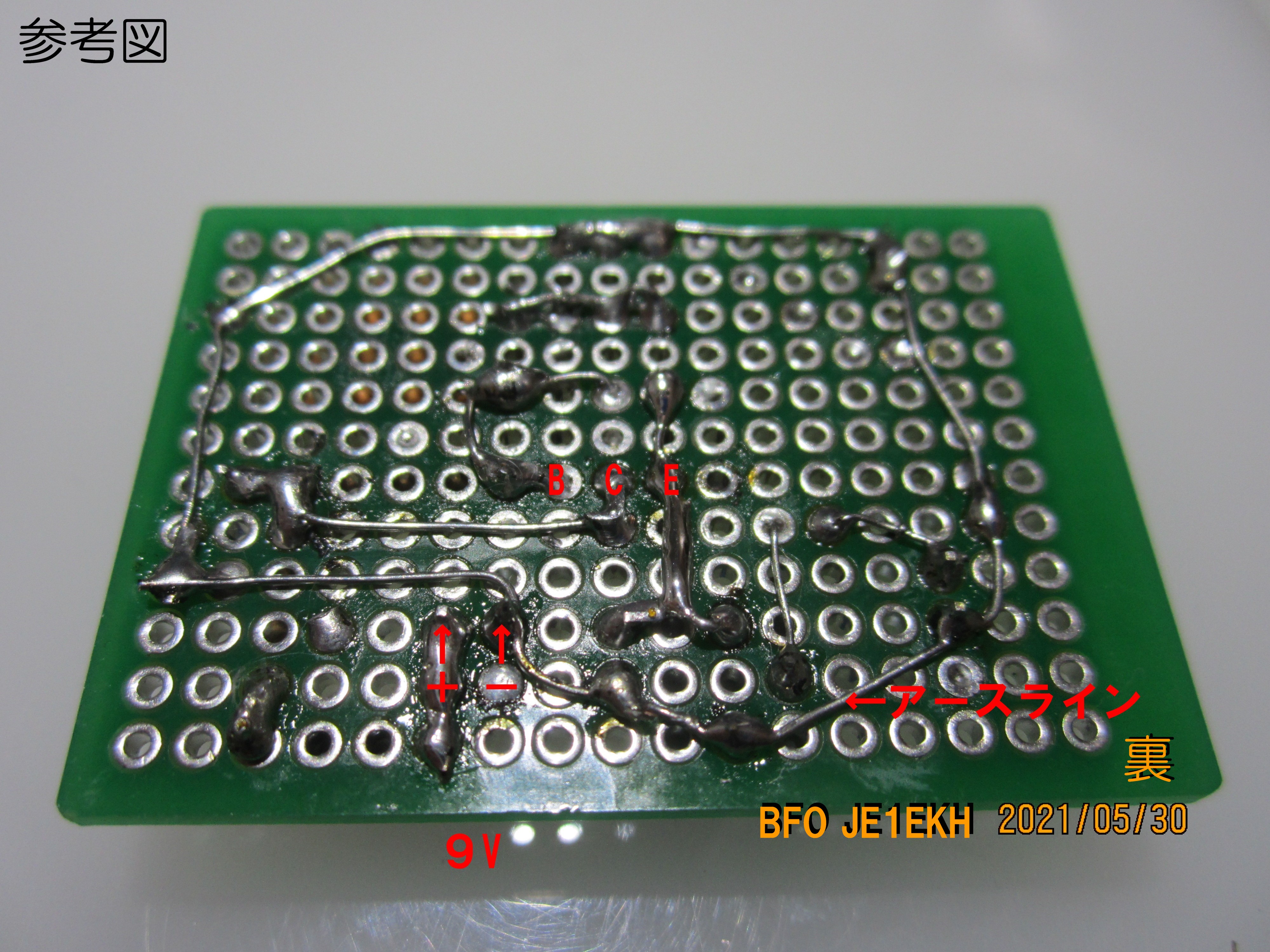

基板は、親受信機に組むと調整が難航した時大変ですから、別基板にするのが良いです。



まず、部品を、蛇の目基板にサンプルの通りに差し込み、半田で固定します。
裏返したら、配線図通りに結線していきます。
アースラインは、シールド効果もありますから、一めぐり回します。



IFT を使った BFO は、只今模索中です。


---

JE1EHK 小野里IFTコイル流用博士 から「VFOの製作」の記事が届きました。

---

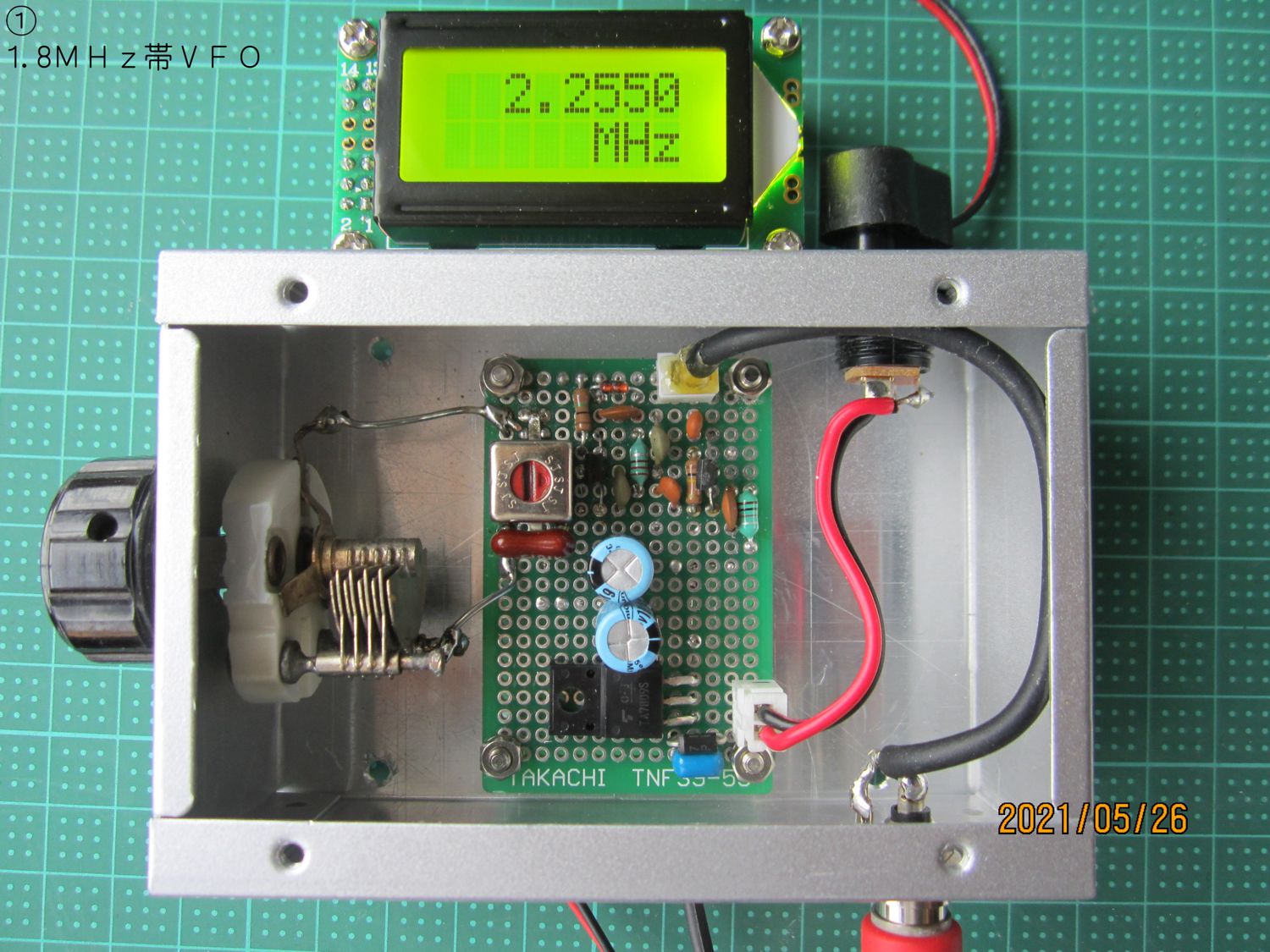

ラジオ用局発赤コイルで VFO を作ってみました。



予想通りの大変よい安定度です。FET、トランジスタを使った VFO 回路は、周波数安定のために、金属ケースに入れて外気と遮断するのが重要でしょう。

コイルの分解は大変でしょうが、加熱してペンチで引き抜くのも方法です。
壊れ安いので注意が必要です。また　コンデンサが付いて無いので、他の IFT から流用しましょう。
コイルの巻き数は、コンデンサが約 150 pF で、25 回が丁度よいです。



バリコンも 30 pF で周波数が 200 KHz ほど可変できます。
コアを回すと 1.8 MHz から 2.4 MHz まで可変できます。



2SK241 は、少々価格が上昇しましたが、まだ入手出来ます。

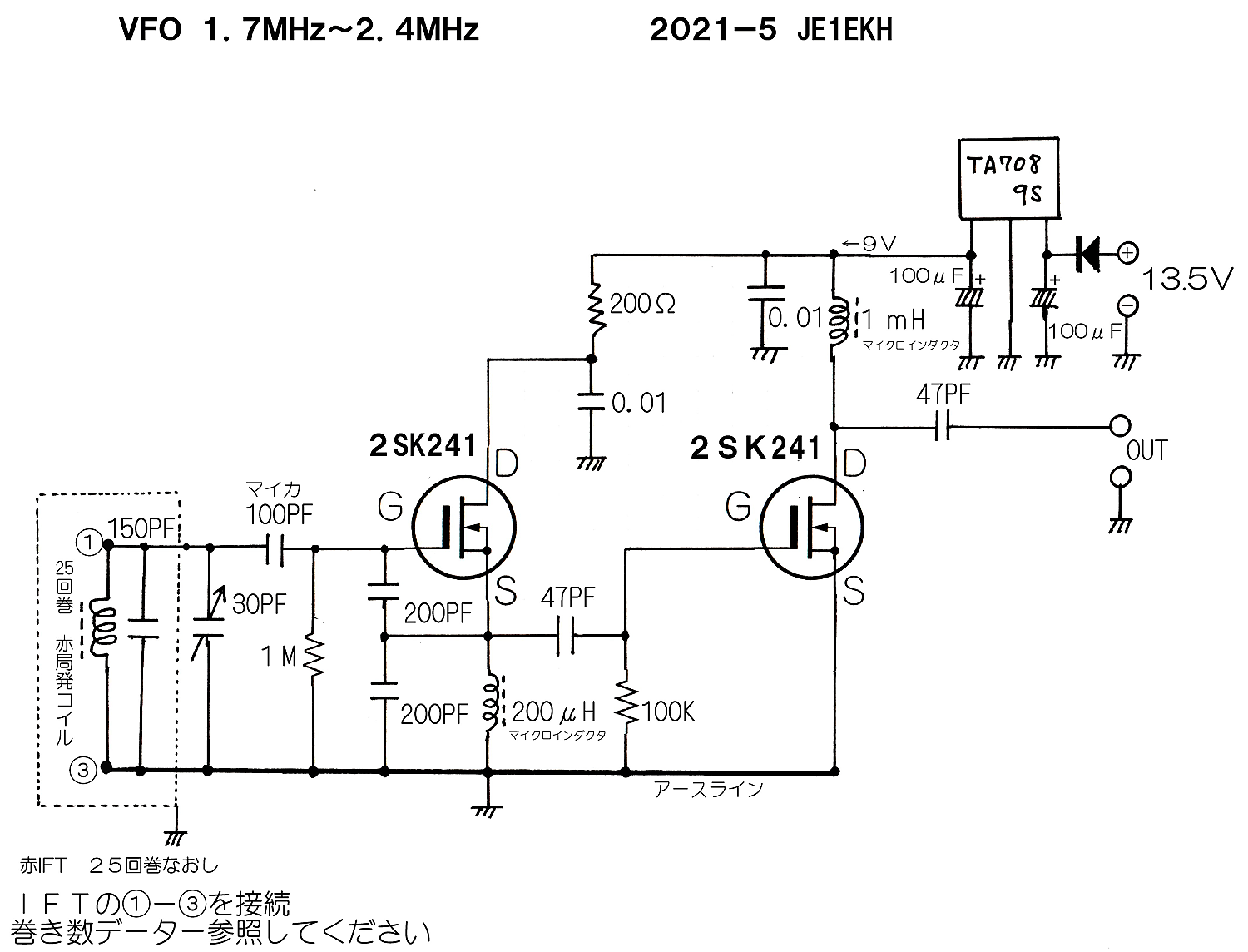

回路図は、パクリのアレンジ EKH 風味に味付けした。必ず発振する、作りやすい回路です。
回路図も、従来にとらわれず、配線が交差しないように描くことで、配線のシュミレーションができます。

写真は 1.8 MHz 受信用なので、455 KHz 足した 2.255 MHz が発振周波数になります。



バリコンのツマミは、実験用に簡易的なものが付いていますが、トランシーバーに入れて実際に使用する時は、外部からバーニヤダイヤルを使います。



BFO も只今実験中です。またの機会に報告致します。









---

5/28 18 時頃から 28 MHz ワッチしてみました。随分 E スポの発生がいいですね～

現在、21 / 28 のアンテナはまだ立ててないので、7 メガの逆 V アンテナを直接繋いで呼んでみました。

いけますね～

JH3CGR 西脇市 28.520 SSB 59/59
AM 57/57

JR6JTJ 宇城市 SSB 59/59 AM 55/ 55

気分良く、28.855 MHz で CQ 10mAM 、CQを出してみました。
あれ!? 誰か呼んでますよ～

JR7EQW 亘理郡、小野さんです。AM 58/57 でした。

その後、28.855 で CQ 数回出してみましたが応答はありませんでした。

また、下の方に移動 28.505 で JA7OOO 秋田市、佐藤さんが SSB 59/59 で良く入ってます。
開局した頃は、7 メガのアンテナ 1 本で良く出てました、
88A や VFO-1 で SSB 局相手に出てましたと、当時を懐かしみ AM にしてみますよ～と AM でコール、良く来てますよ～ 59/59 です。

7195 は全くコンディション悪いですが、ハイバンドは信じられない位 FB コンディションです。

夕方、28.855 MHz で東京から CQ 出しますので 7195 の皆様もワッチされてみて下さい。

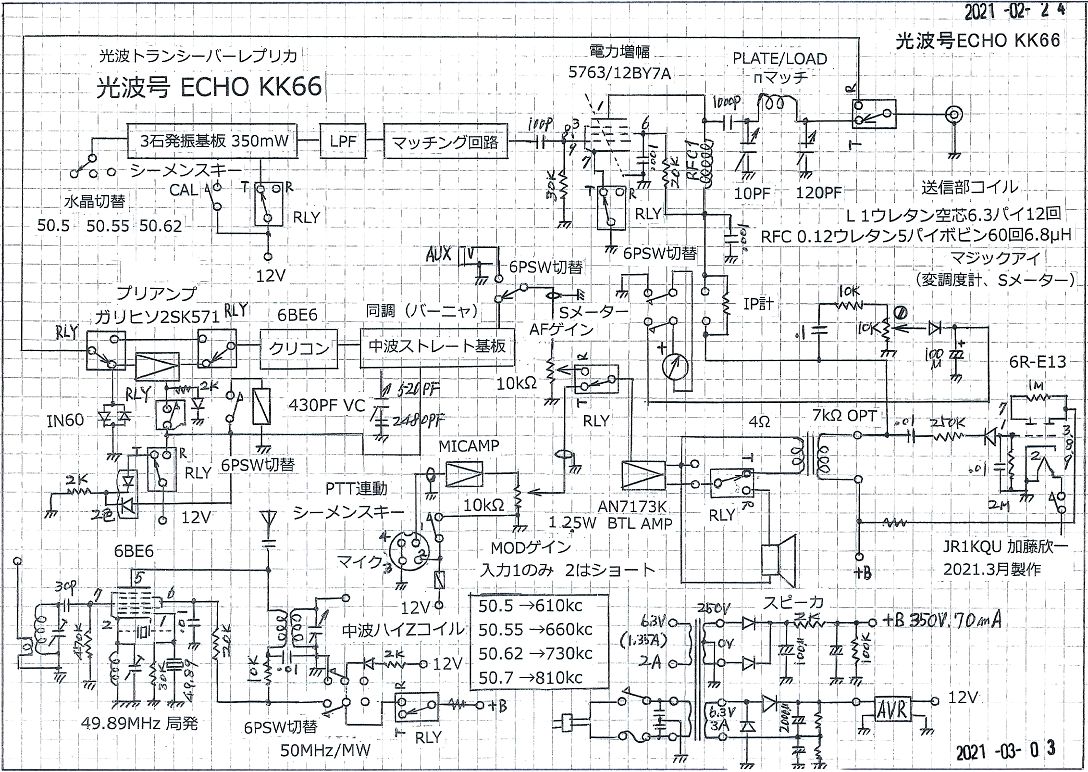

昔、懐かしい二光通販の光波トランシーバを作ろうと始まり、漸く配線にかかりました。
50MHzAMトランシーバ4W、音のいい中波ラジオ付きです。

各基板はあらかじめ動作確認して始まりましたので、各基板と真空管を結線するだけだとなめてましたが、このケース（B5サイズ）は小さすぎました。
スピーカの後ろが秋月アンプですが、もうギリギリ、マジックアイの部分はパネル取り付け前に配線すませておかないと、安定化電源基板と隙間がなく、よくも作ろうとしたなと呆れています。

パネルの穴あけしてから日が経ってましたので少しとまどいましたが、何とかピタリ収まりました。

やれやれです。２度と作りたくない気分です。
あと、数時間で配線終わると思いますが、果たして動作してくれればラッキーですが。

5/17 19:39 50.213 MHz にて JE6EDP 鹿児島徳之島町が 59 SSB で入感。
OP の藤崎さん曰わく「 5月3日から出てますが、今 １ つ開き悪いですね」との話であります。

この周波数で AM でお願いしました。
やったことないですがと、こちらから AM で呼んだら 56 / 55 で無事交信出来ました。

JE1EKH 小野里様より興奮気味のリポートが届きました。

---

5 月 8 日 20 時、ついに 受信しました!
SSB なので 復調しませんが、1.869 の 1 KHz 下が聞こえます。
感度は IC706MK2G とそんなに変わりません、ヤッターマン!!!

1.870 kHz 待ち受け受信機いけますよ～
1870 kHz AM 電波発射が無いことには永遠に聞こえませんので、果たして解決黒頭巾現れるか!?


---

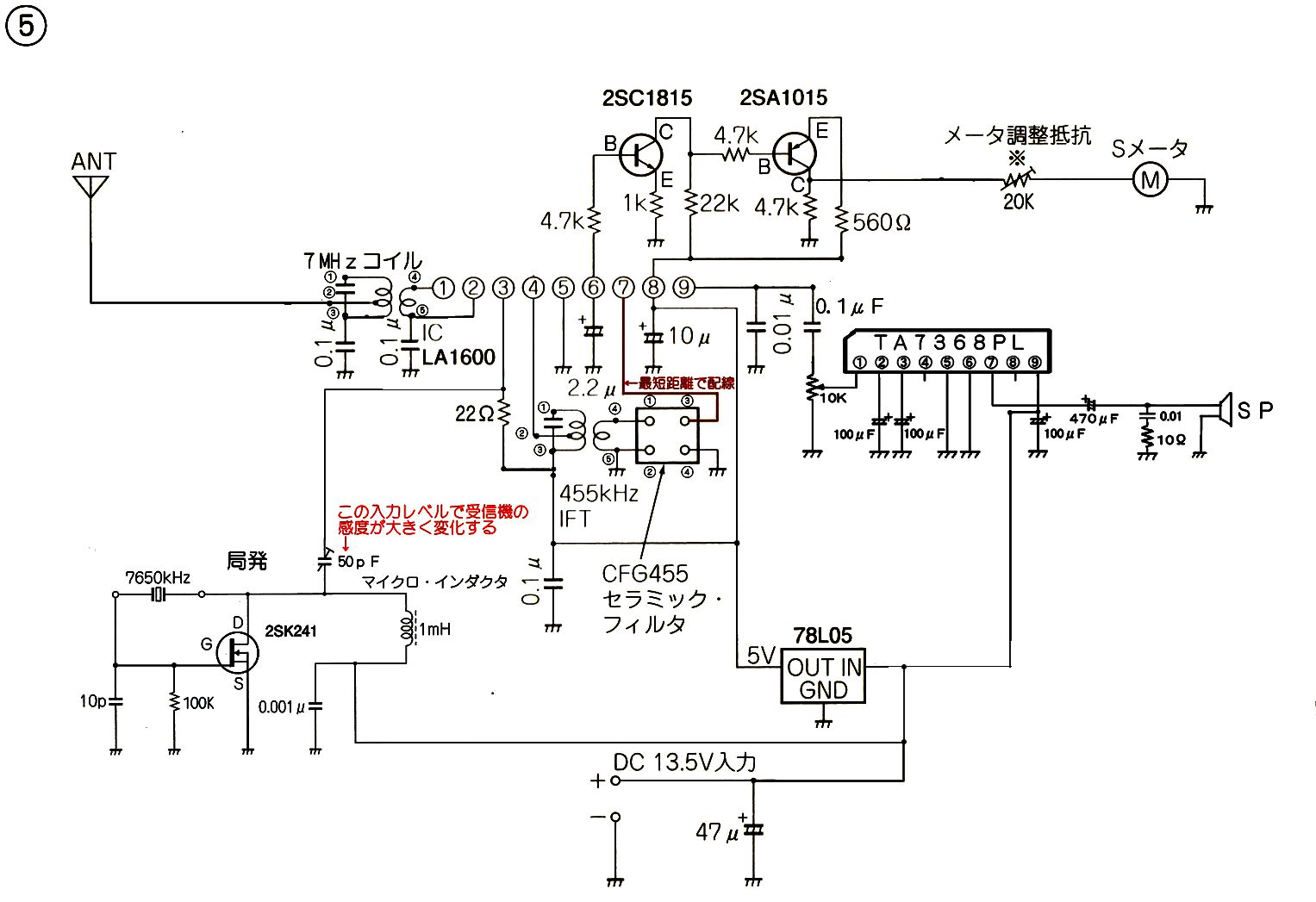

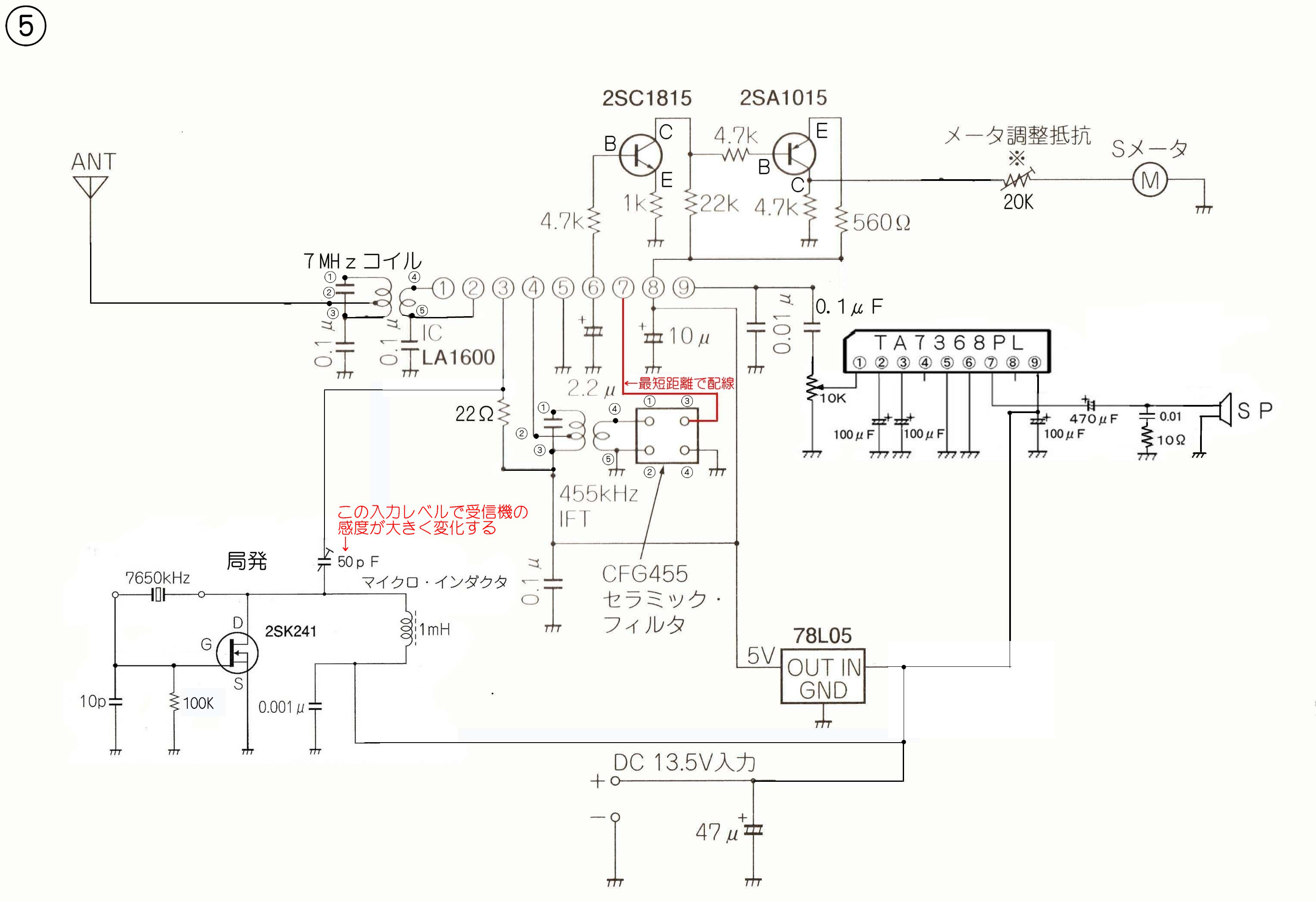

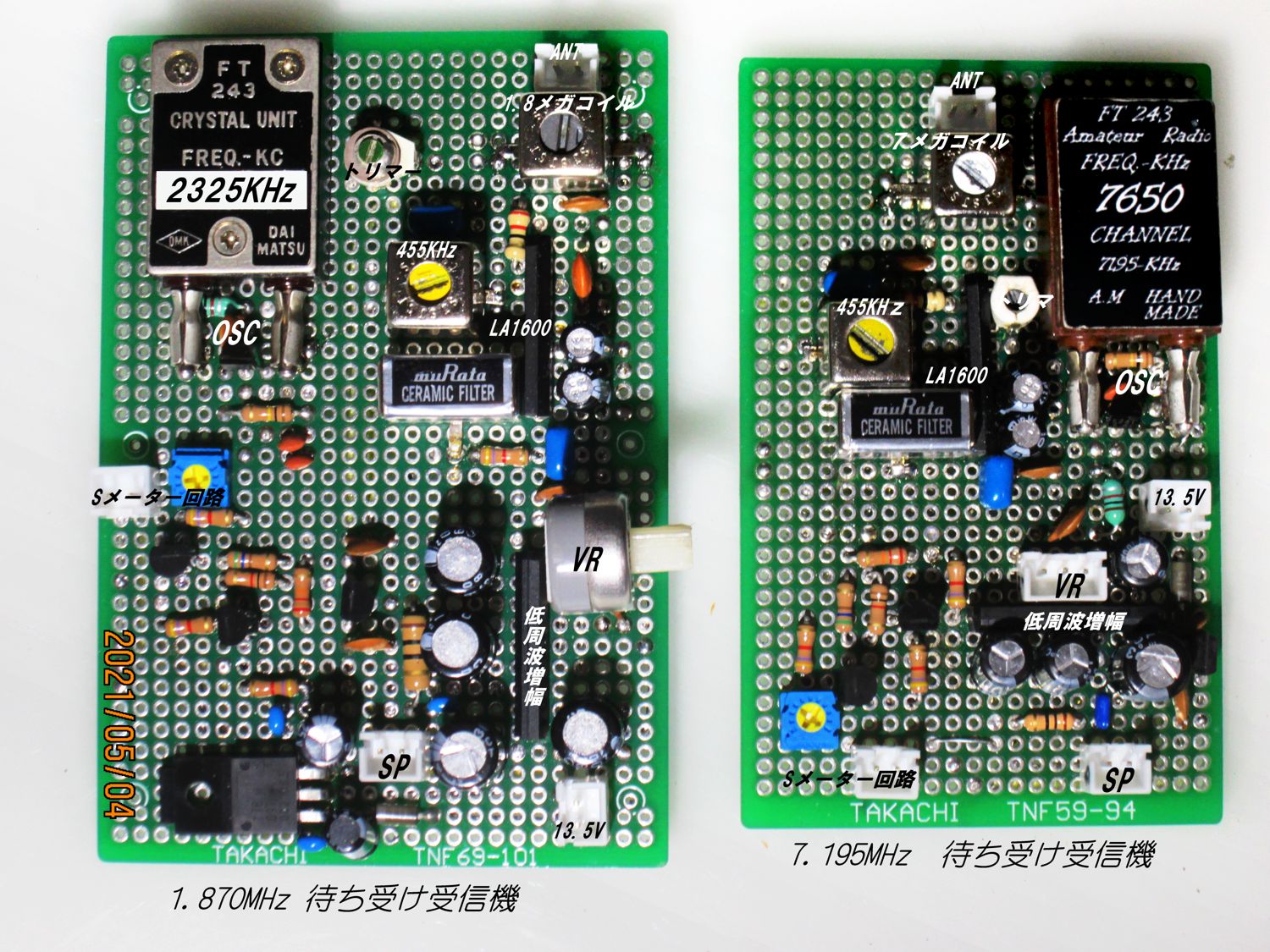

完成した 1.8 MHz の基板です。前に報告した7195 kHz AM 待ち受け受信機と同様な回路構成です。

まだ OM 皆さんの電波は受信していませんが、シグナルゼネレータと自局のダミー送信機からの電波は、確実に受信しました。

非常に綺麗な音声でモニターできているので、電波が出ていれば確実に受信出来るはずです。

5 / 3 夕方 JD1BAK 小笠原母島局が 50.220 MHz で強力に入感 59 / 59 で交信できました。

何局かコールされてたので SSB だけのつもりでしたが、「以前 7 と 21 メガの AM でやりましたね、50 も AM やりますか」と言っていただき、AM でも 59 / 59 で強力に交信できました。

今年初EスポAM交信できました。

JD1BAK 局、ありがとうございました。

JE1EKH 小野里さんから、7195 kHz AM 待ち受け受信機の完成の報告を頂きました。

---

コロナ禍の中、皆さんはいかがお過ごしでしょうか？

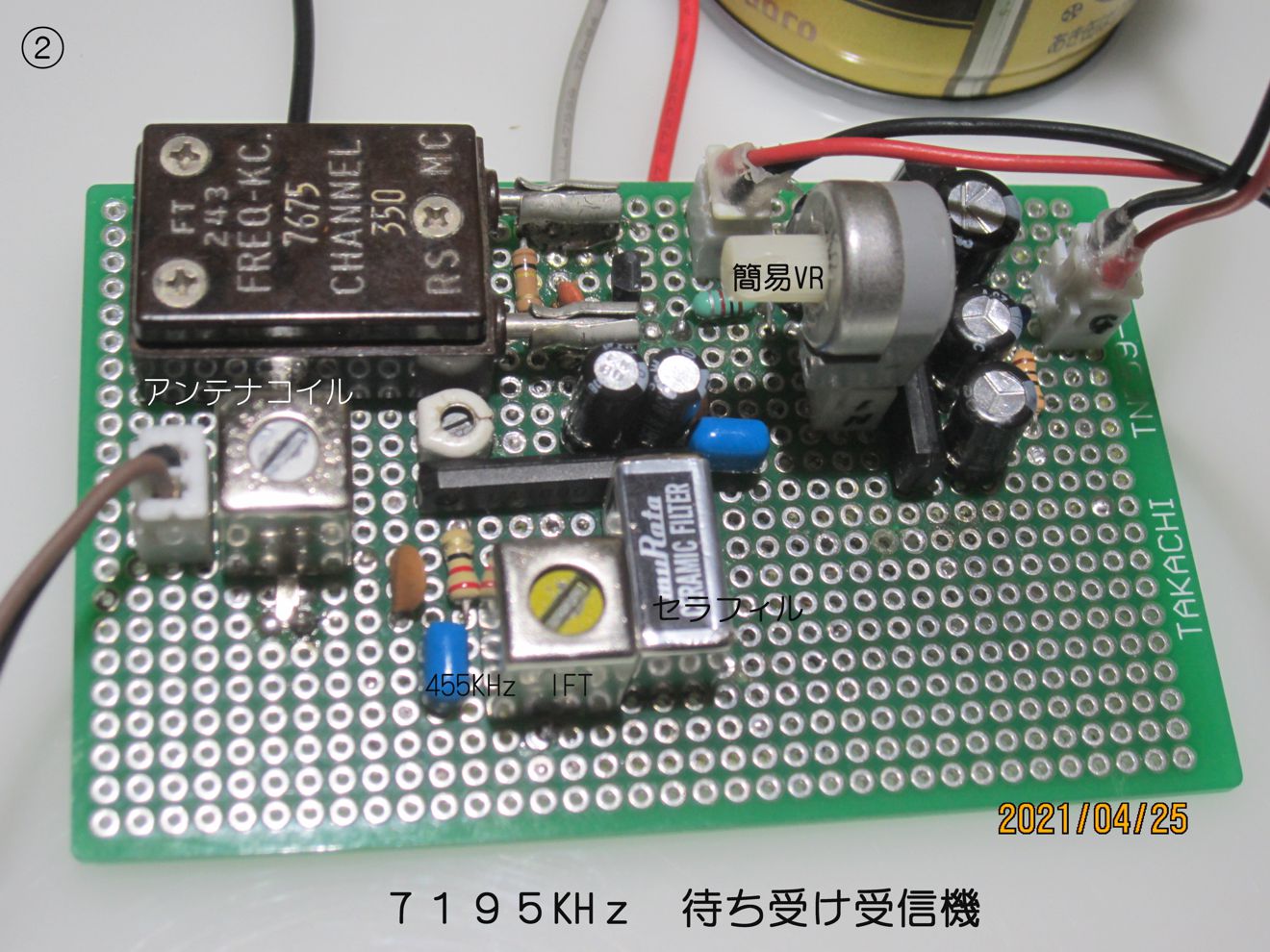

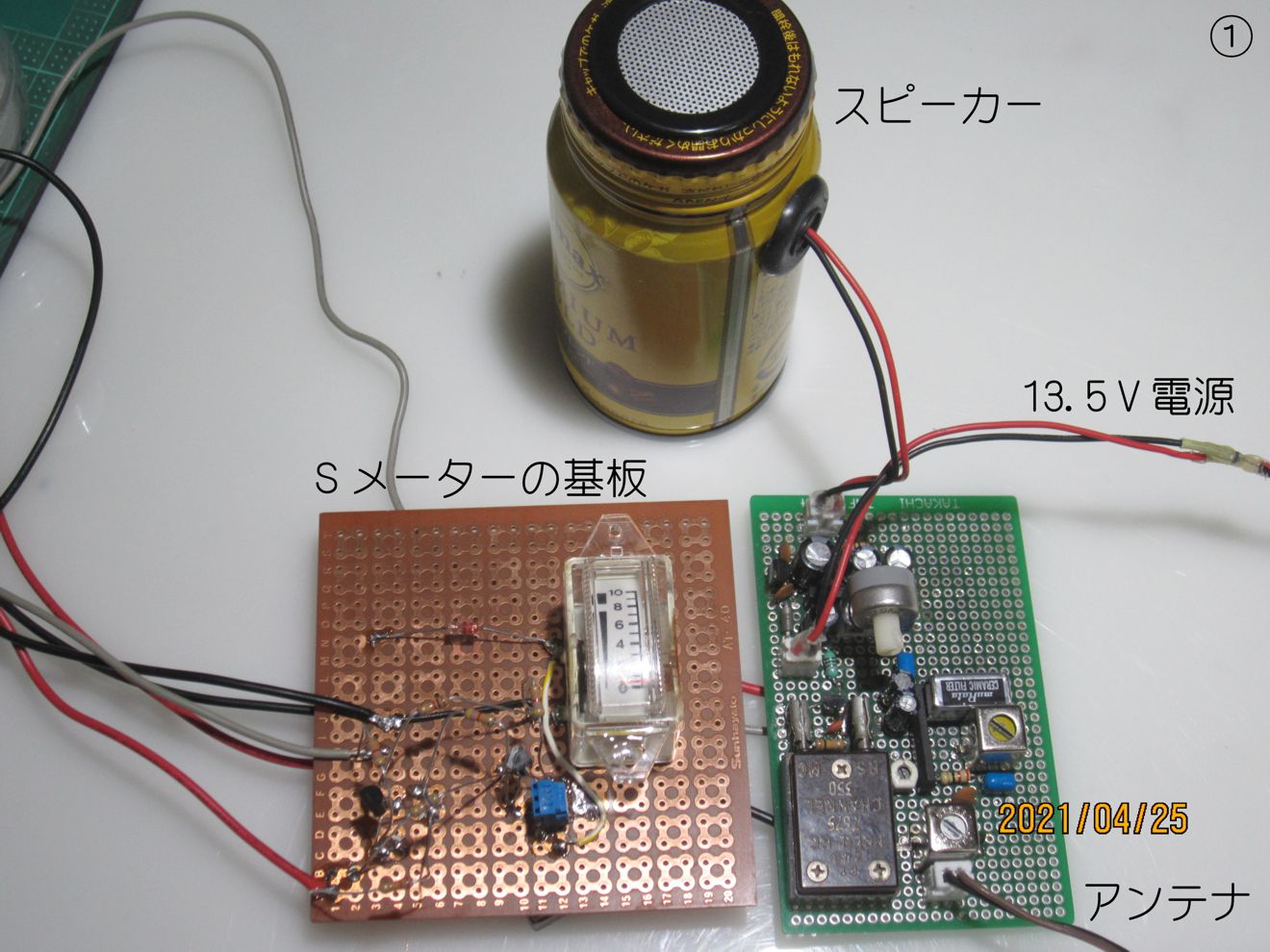

7195 kHz の AM 待ち受け受信機が完成したので、報告をいたします。

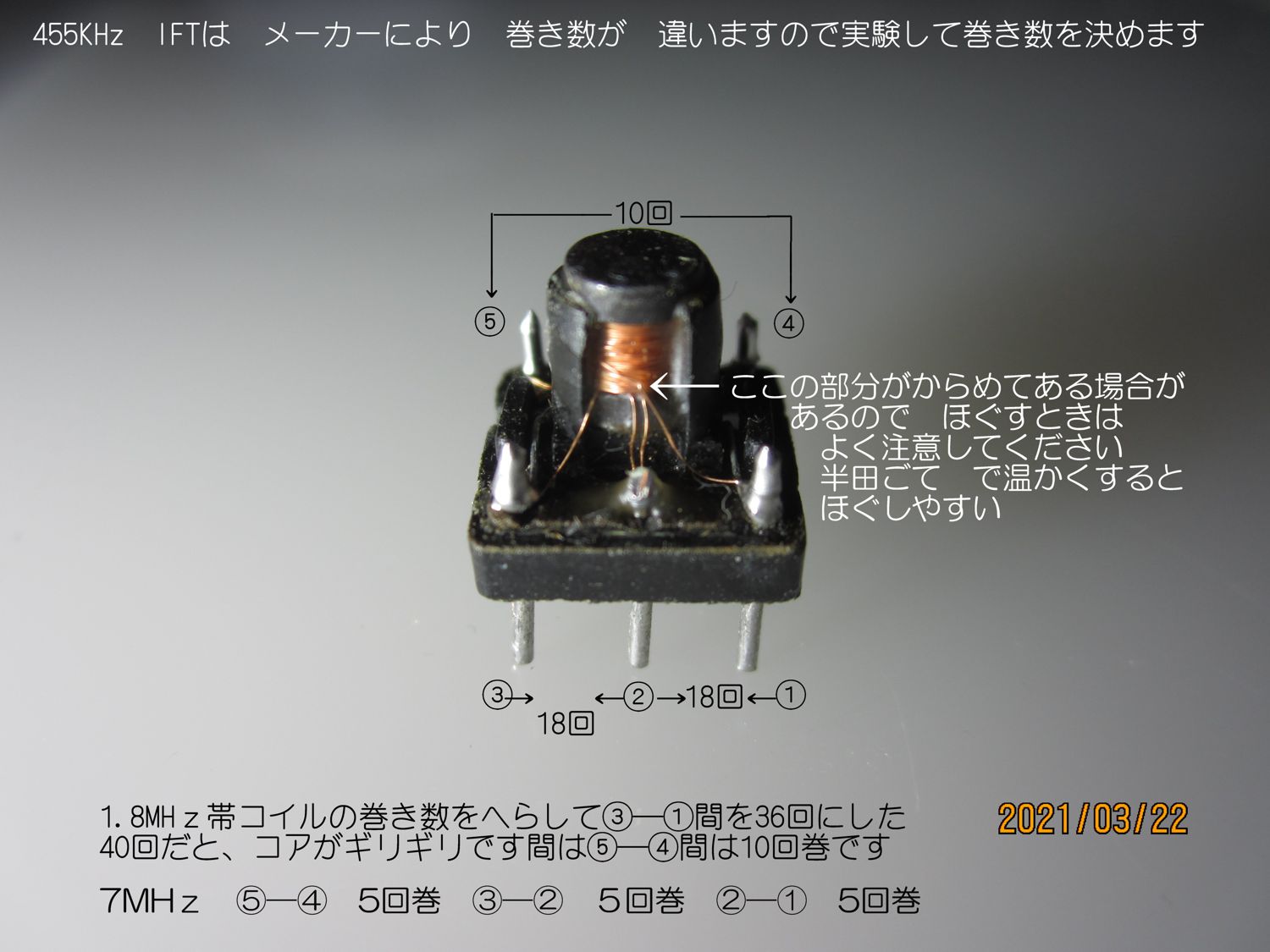

特長は短波コイルではなく、455 KHz の IFT を巻き直して使用したことです。

IC は LA1600 を使いました、感度が良くないとか評判がよくありませんが、結果はまあまです。
IC706MK II GM と良い勝負です。

無線機と違い、ざわざわしていますが、見事に 7195 の電波を捉えました。

また心配された大陸からの混信からもありません。
明らかに短波コイルと IFT コイル改造の違いを感じました。

15 KHz 離れた 7181 のテスト発振器からのキャリヤも、混信しませんでした。ですから、7210 以上の混信からは逃れているのです。7220 KHz の北京からの平壌放送もかぶりません。

局発の7650 KHz を LA1600 が発振するぎりぎり50 pF のトリマで調整しています。ここがポイントでした。



IFT の巻直しは至難の技です。やり直しは無理と考えてください。データー通りに作ってください。

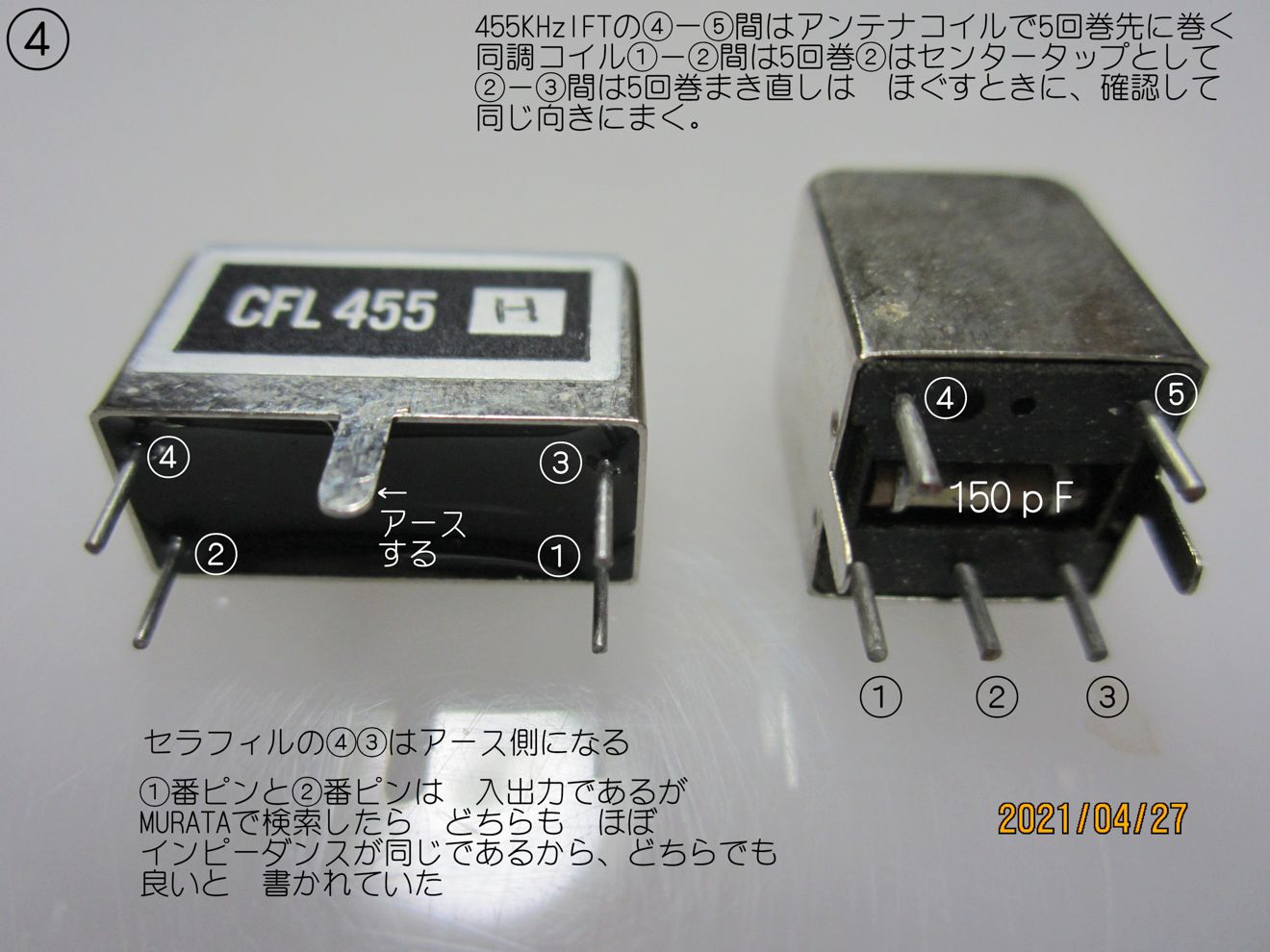

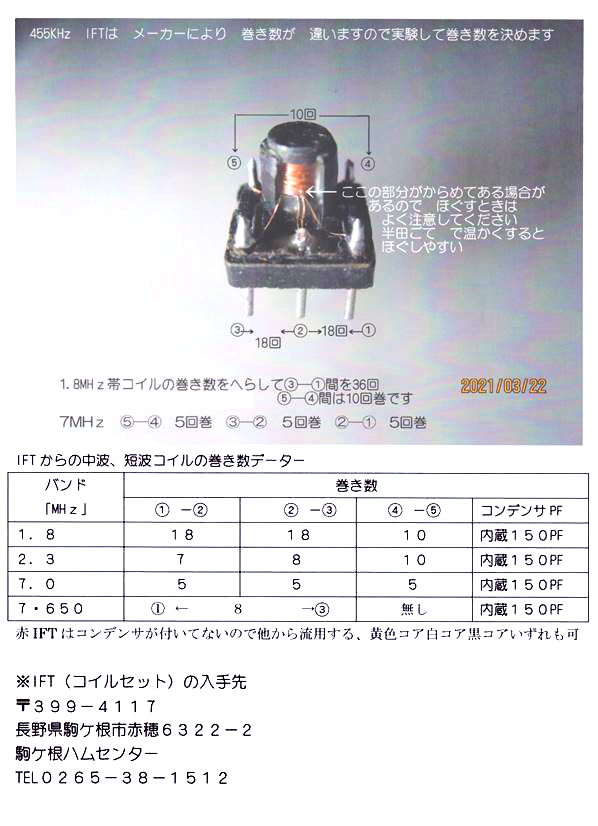

一般的なデータは 6 × 2 ＝ 12 回巻に 120 pF ですが、IFT には約 150 pF のコンデンサが付いているので、それを利用することとして、5 × 5 ＝　10 回巻とし、アンテナコイルを 5 回巻で利用します。
少ないように思いますが、アンテナコイル 10 回巻でも差はありませんでした。



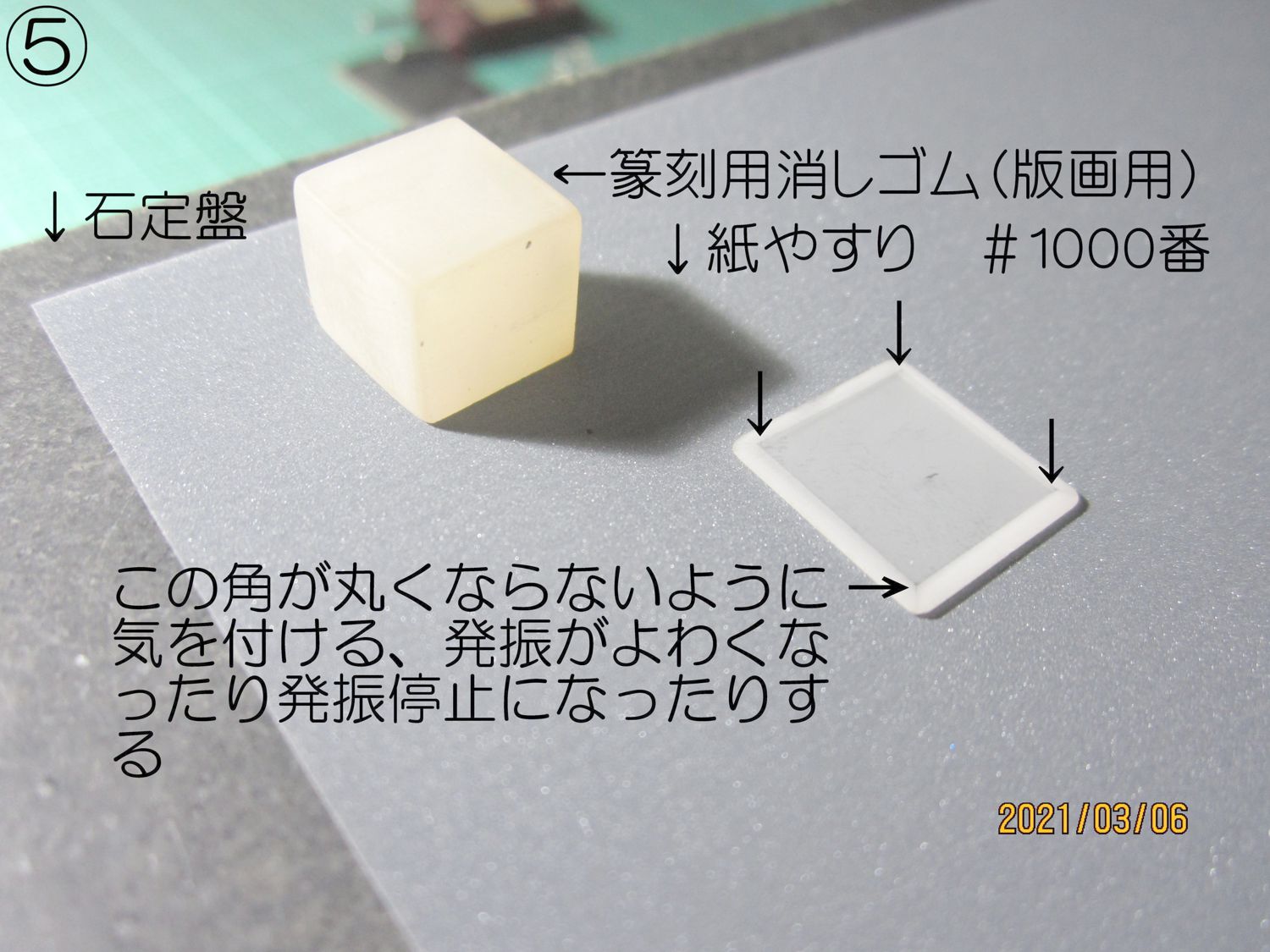

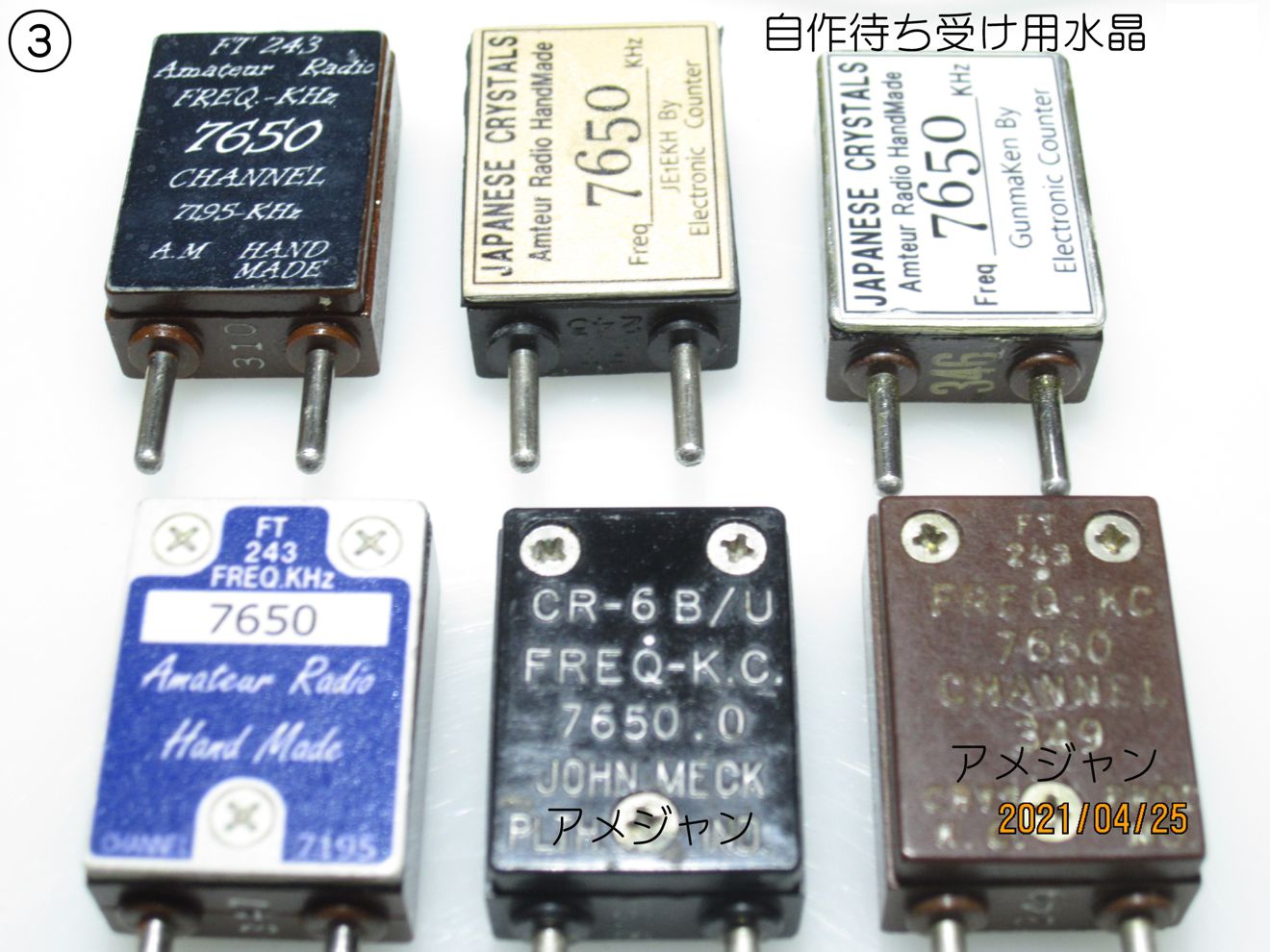

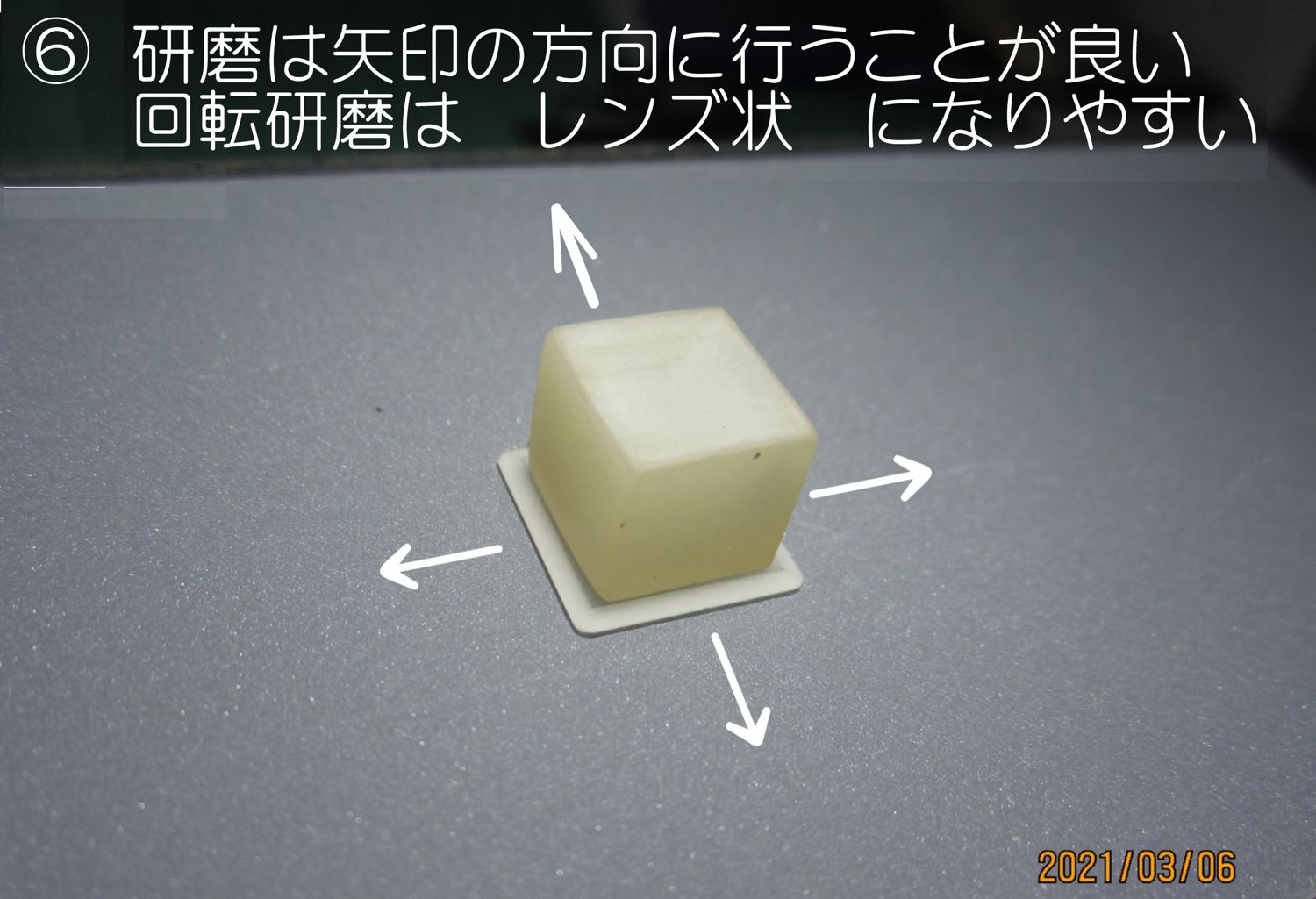

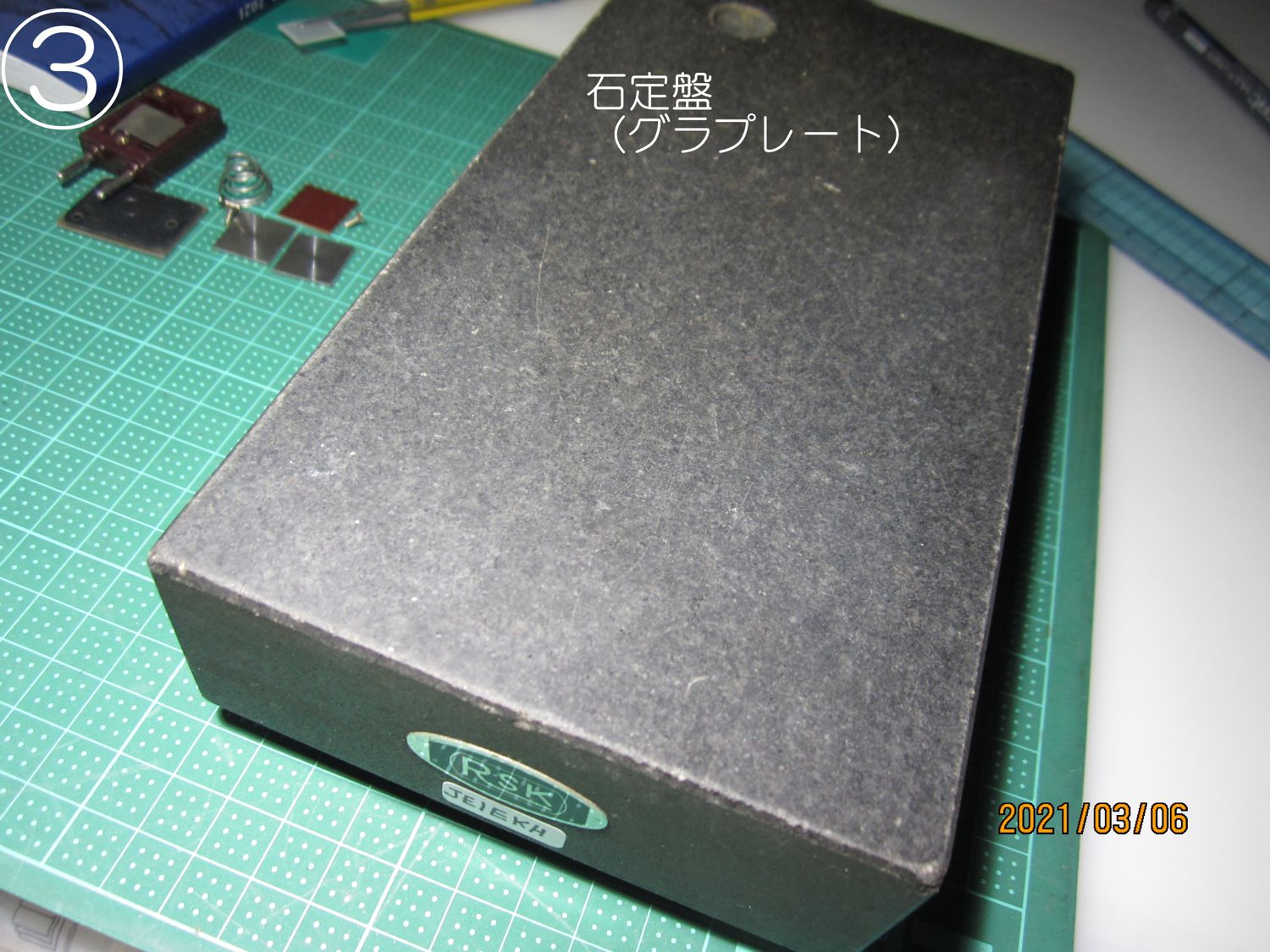

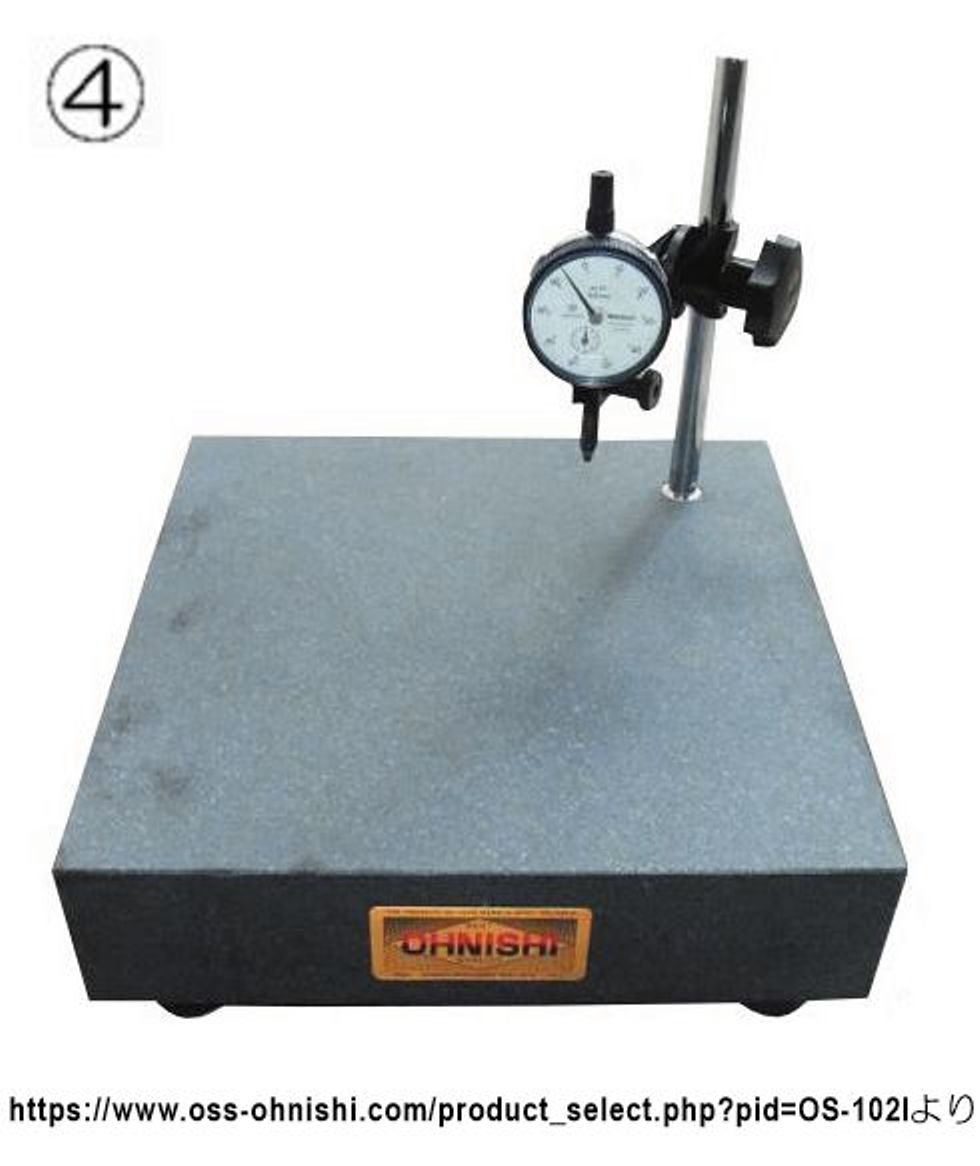

また 7650 KHz の水晶は、はサトウ電気の通販で安価に手に入ります。あるいは、自分で 7500 KHz から研磨してみるのも楽しいでしょう。



de JE1EKH 小野里


---

● 1.8 MHz 用コイルの 455 kHz IFT からの改造法（まき直し）、さわりだけです。

JH8SST/7 八柳様より，近況のお便りをいただきました．

---

おはようございます。



28 MHz AM の件、去年まで使っていた受信機に感度と選択度の点で大きな問題があることが分かり、3SK291 というハイゲインなデュアルゲート MOS FET と、昔の CB ジャンクで出た 7.8 MHz BW=4kHz の AM 用クリスタルフィルターを使い、RX を作り直しました。

帯域が比較的狭いのでノイズに強くなり、今までよりも受信がやりやすくなると期待しています。また、SSB フィルターも組み込み AM / SSB デュアルモード対応にしました。



今年は 5 月から 28.855 MHz ～ 28.950 MHz A3 にアクティブに出たいと考えています。

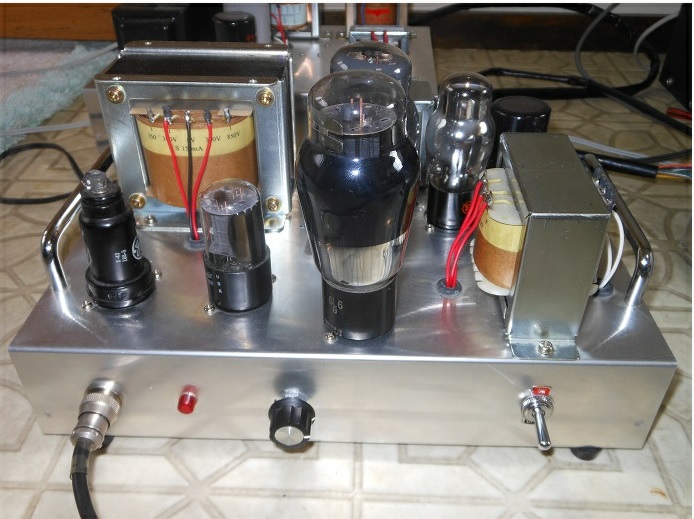

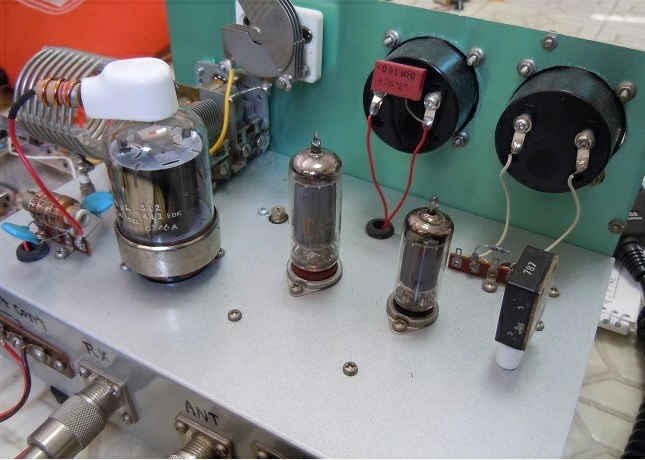

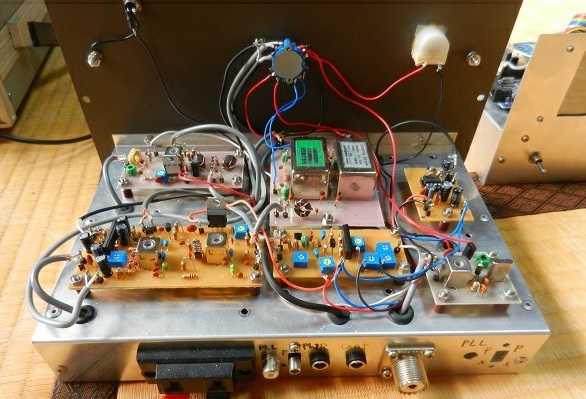

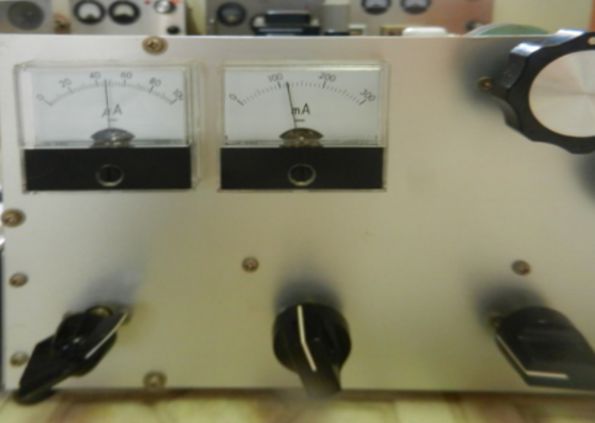

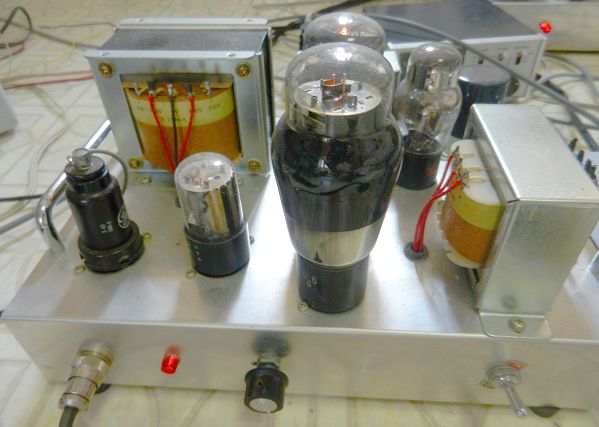

写真は作り直したRX、外付けのSi5351 VFO、6146シングルTX、6L6G PP変調器です。


作り直したRX	外付けのSi5351 VFO
6146シングルTX	6L6G PP変調器

de JH8SST/7 八柳俳

---

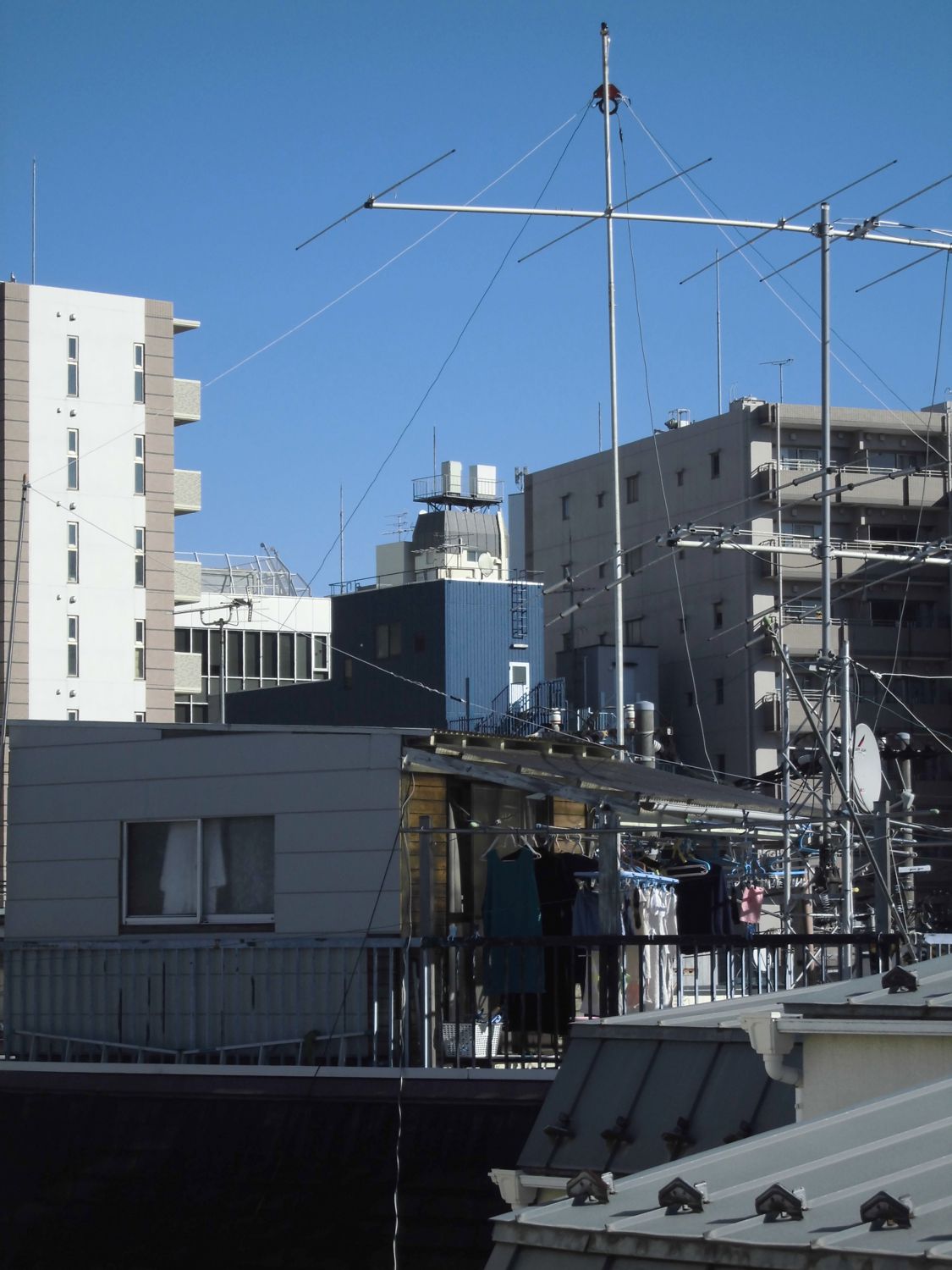

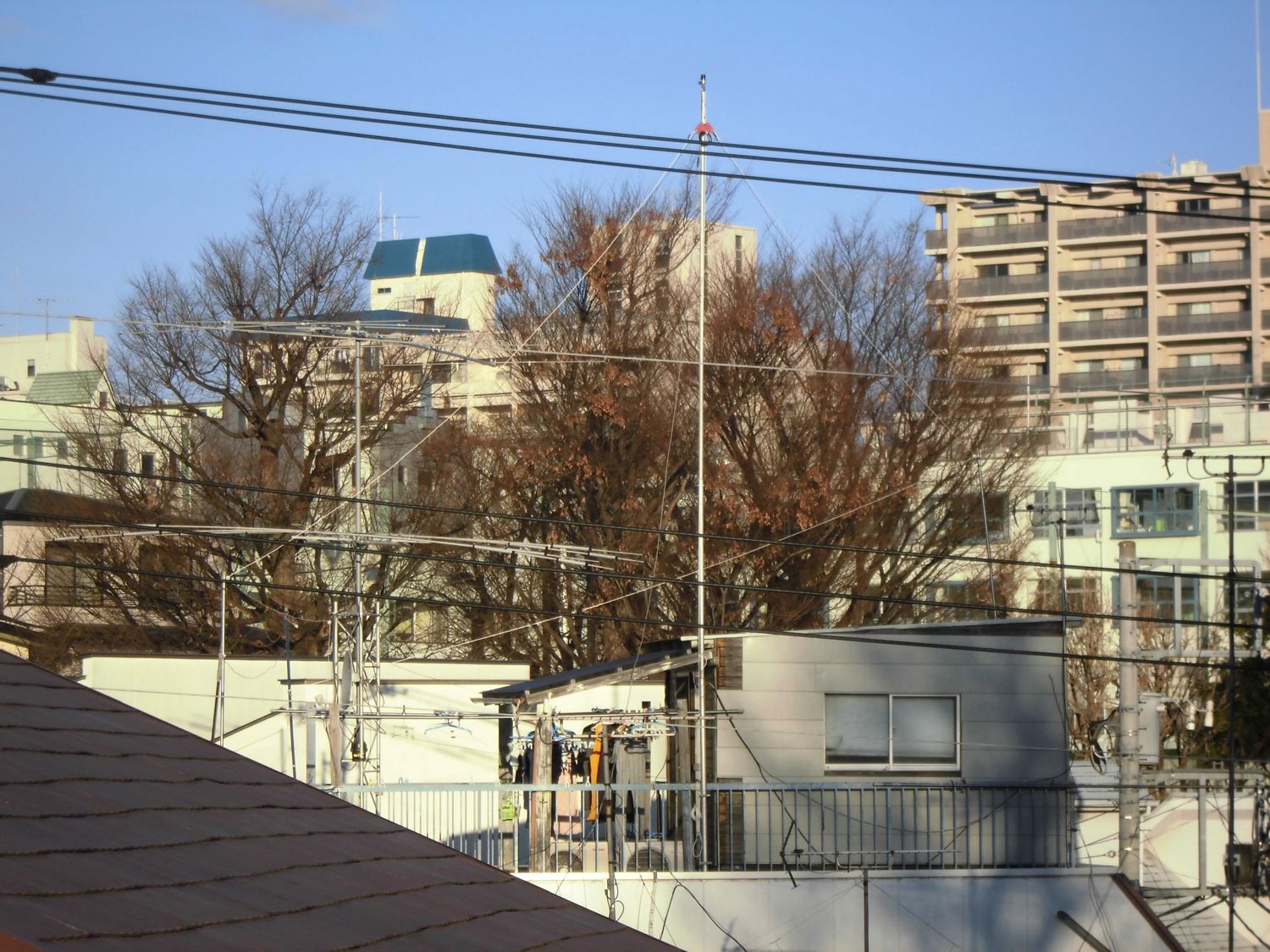

年末に 3.7 / 7 MHz の逆 V アンテナ整備しました。

娘の家 3 階から撮影

---

ドローンではなく青木昆陽の墓から

---

6

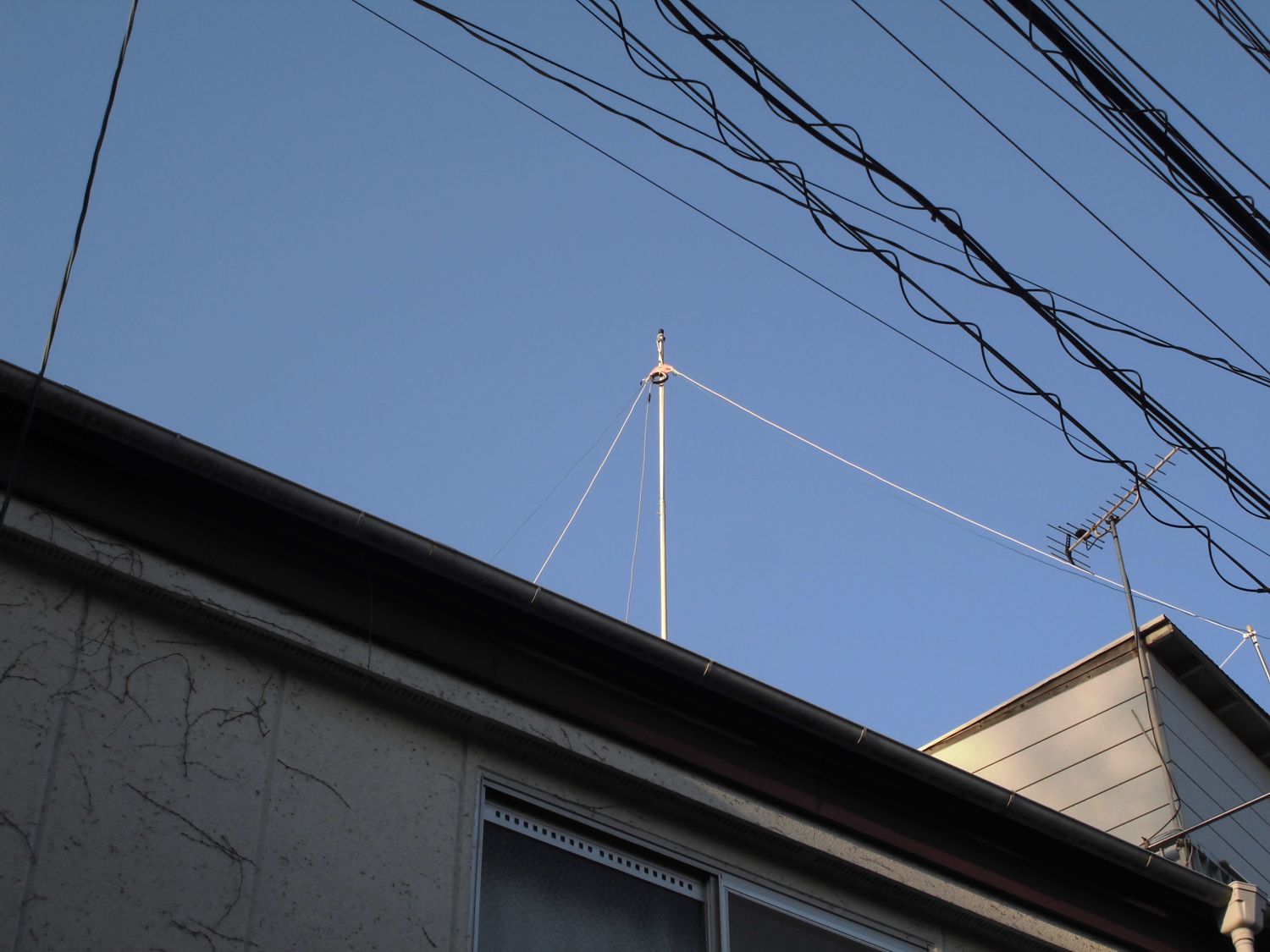

給電点の様子．白は 7 メガ，緑が3.7メガ

新年明けましておめでとうございます。
昨年は人類にとって大変な年でありましたが、早く解決するといいですね。それまでは、上手く折り合いを付けていくしかないようです。
本年もよろしくお願いします。

さて、1.8 MHz 帯で SSB / AM も出せるようになり、送信用アンテナの準備をされてる局もいらっしゃるようです。

JH1EAK 局は開放直後から 3.7 のアンテナにコイルとひげ付けて QRV されてます。甲賀の JO1ODG/3 大木さんが 59 で受信されてます。

JA1FT 綿引様から美味しい情報をいただきました。

---

少年の頃多くの船舶の無線機の保守管理をしていた時代に、400 kHz ～ 3 MHz 付近の無線機搭載の小型船が有り、周波数は1.6 MHz 付近で、A1 / A2 / A3 の運用ができ A3 はサプレッサー変調で、送信出力は 10 W 付近が一般的でした。

船舶無線と航空無線では LPF など余り考えていなかったのでは？、陸上の無線機（特に VHF ）では早い時期に LPF が装備されていて、保守ではスプリアス -60 dB で苦労したので LPF を多数作り対処しました。

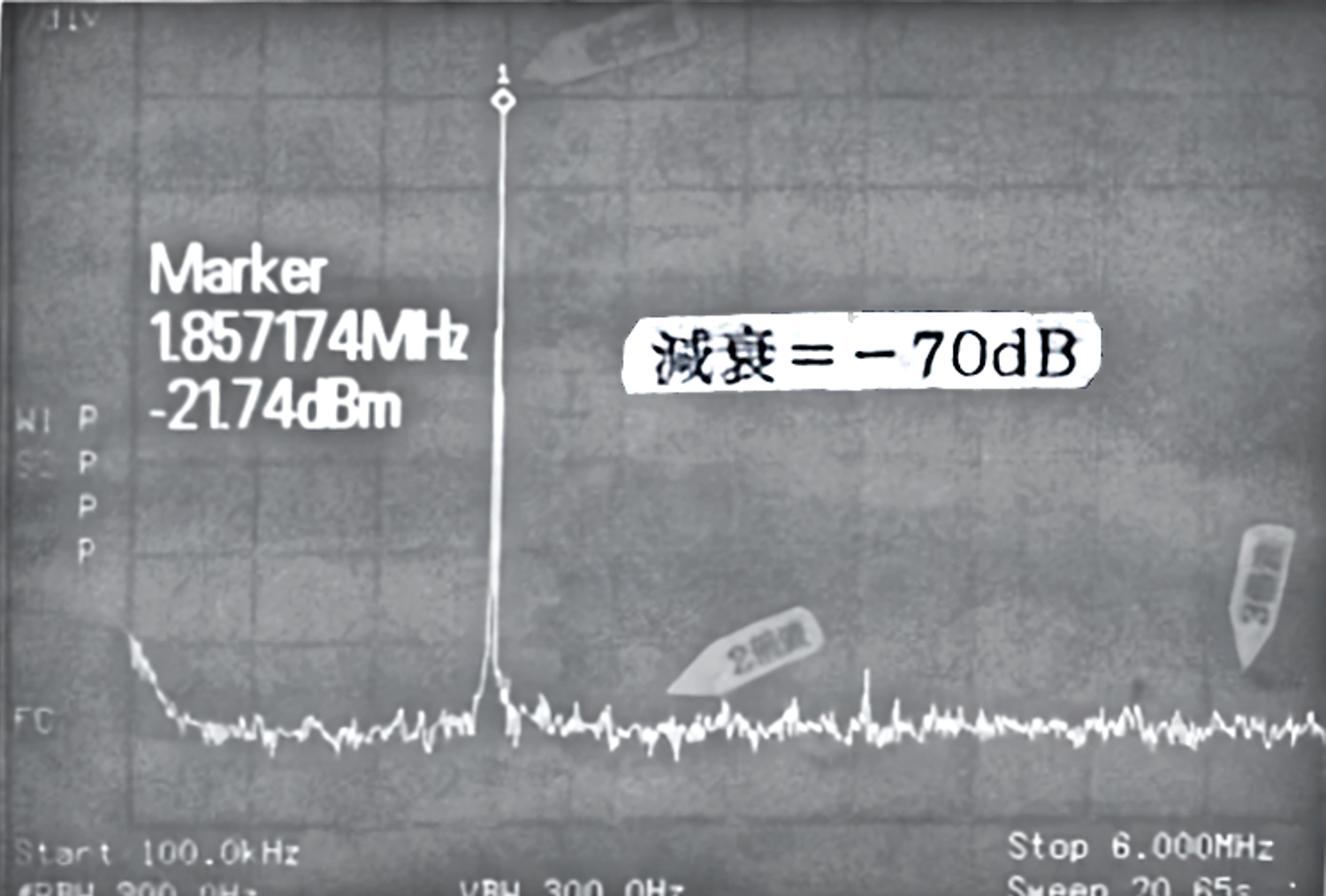

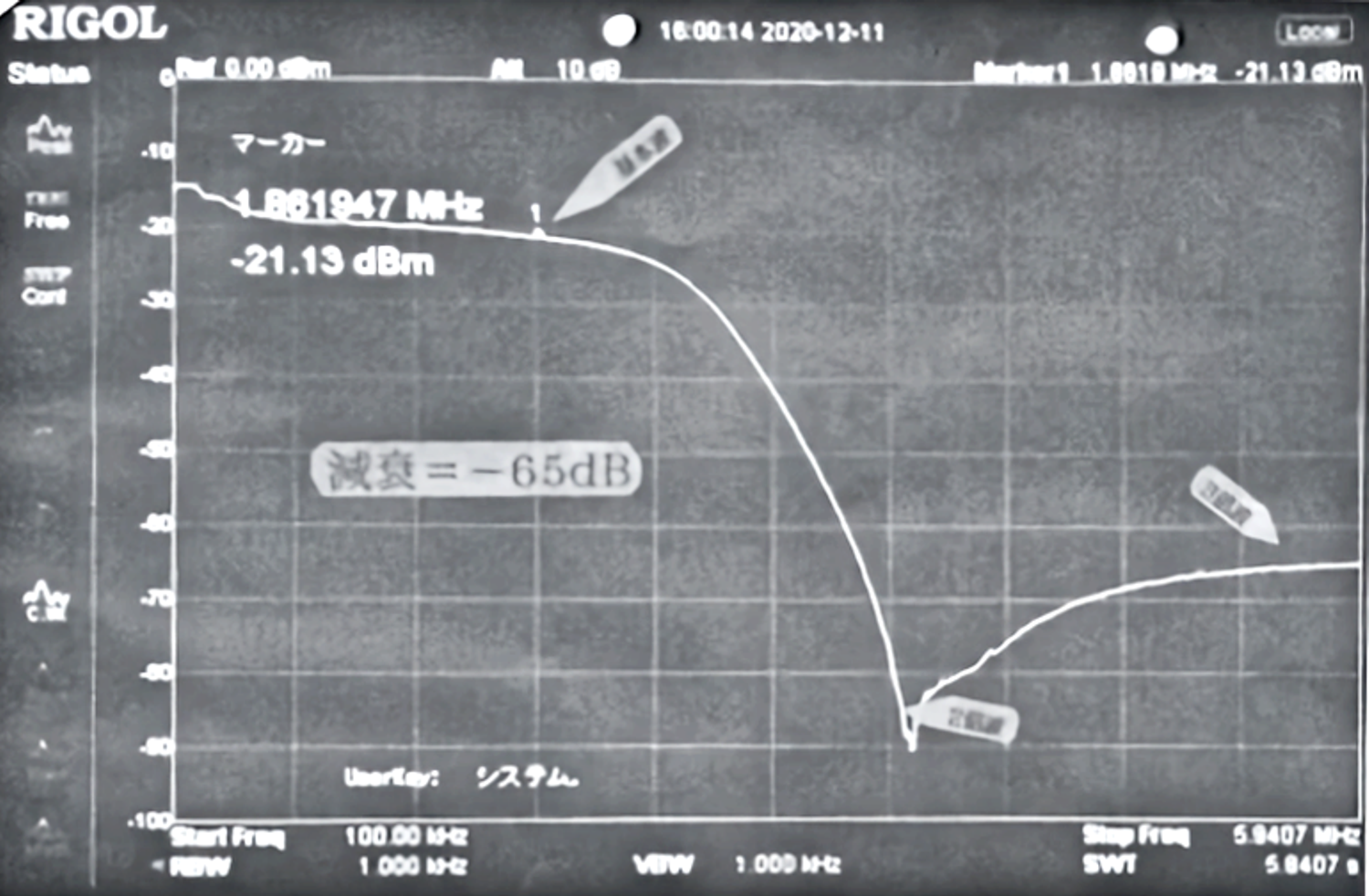

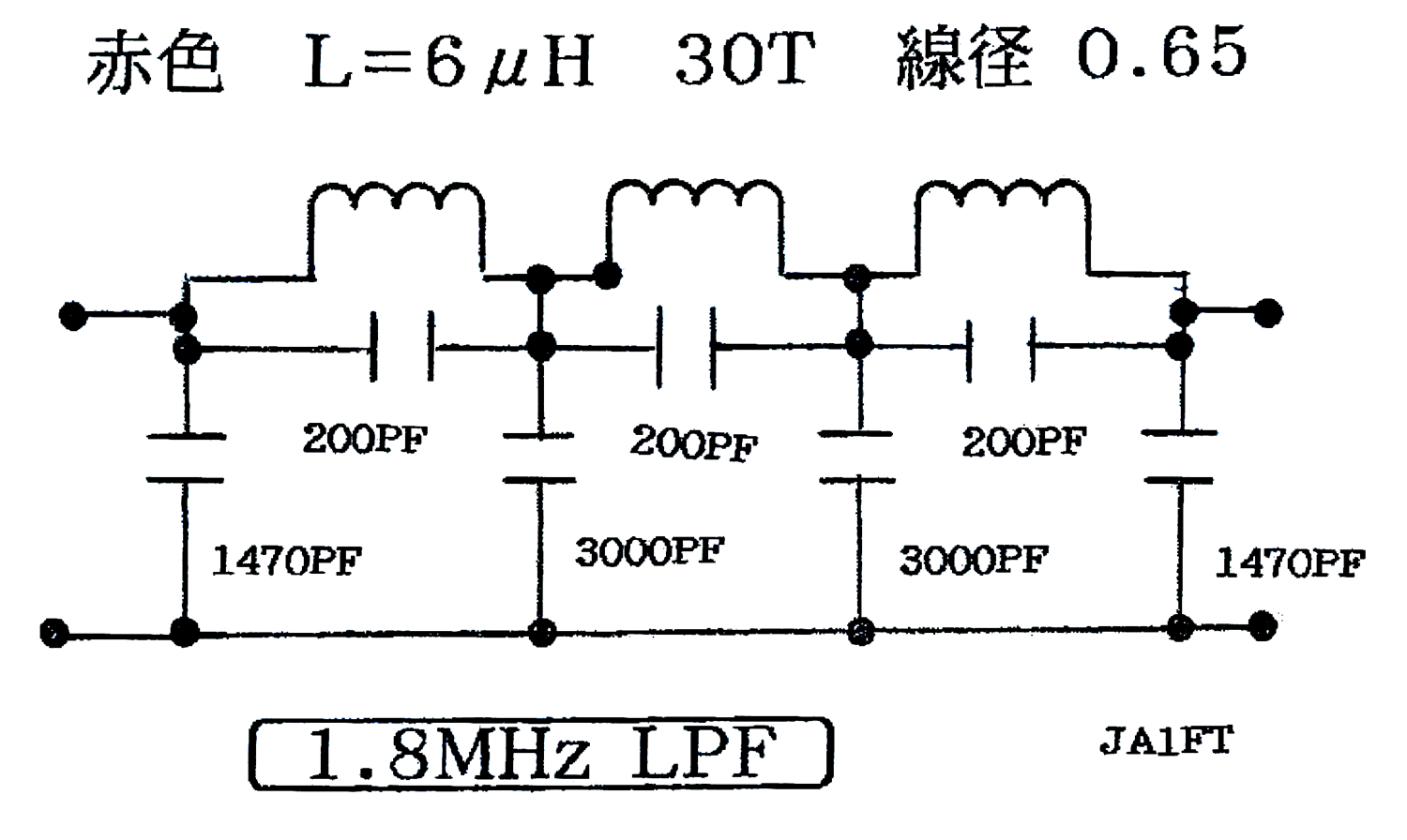

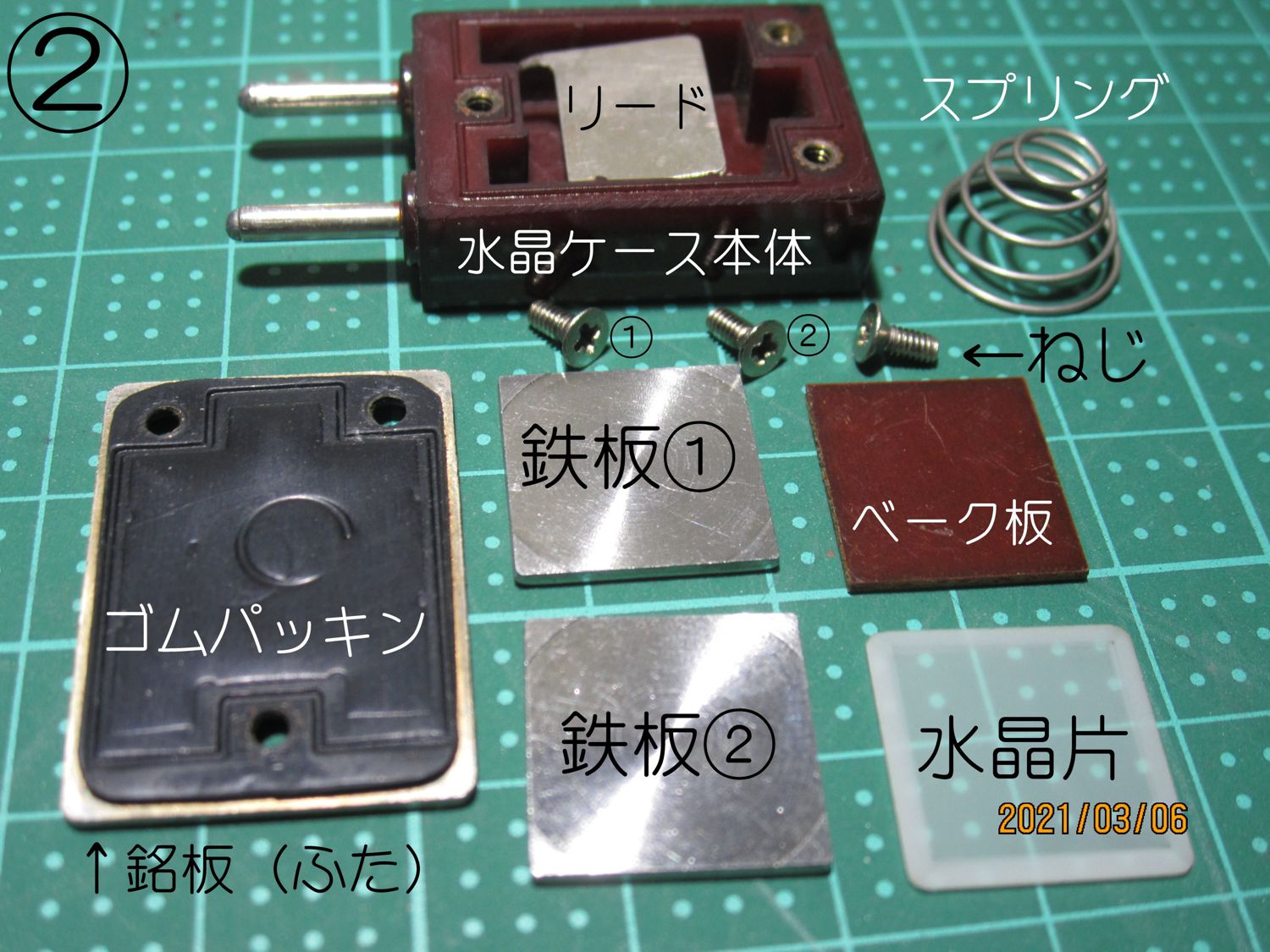

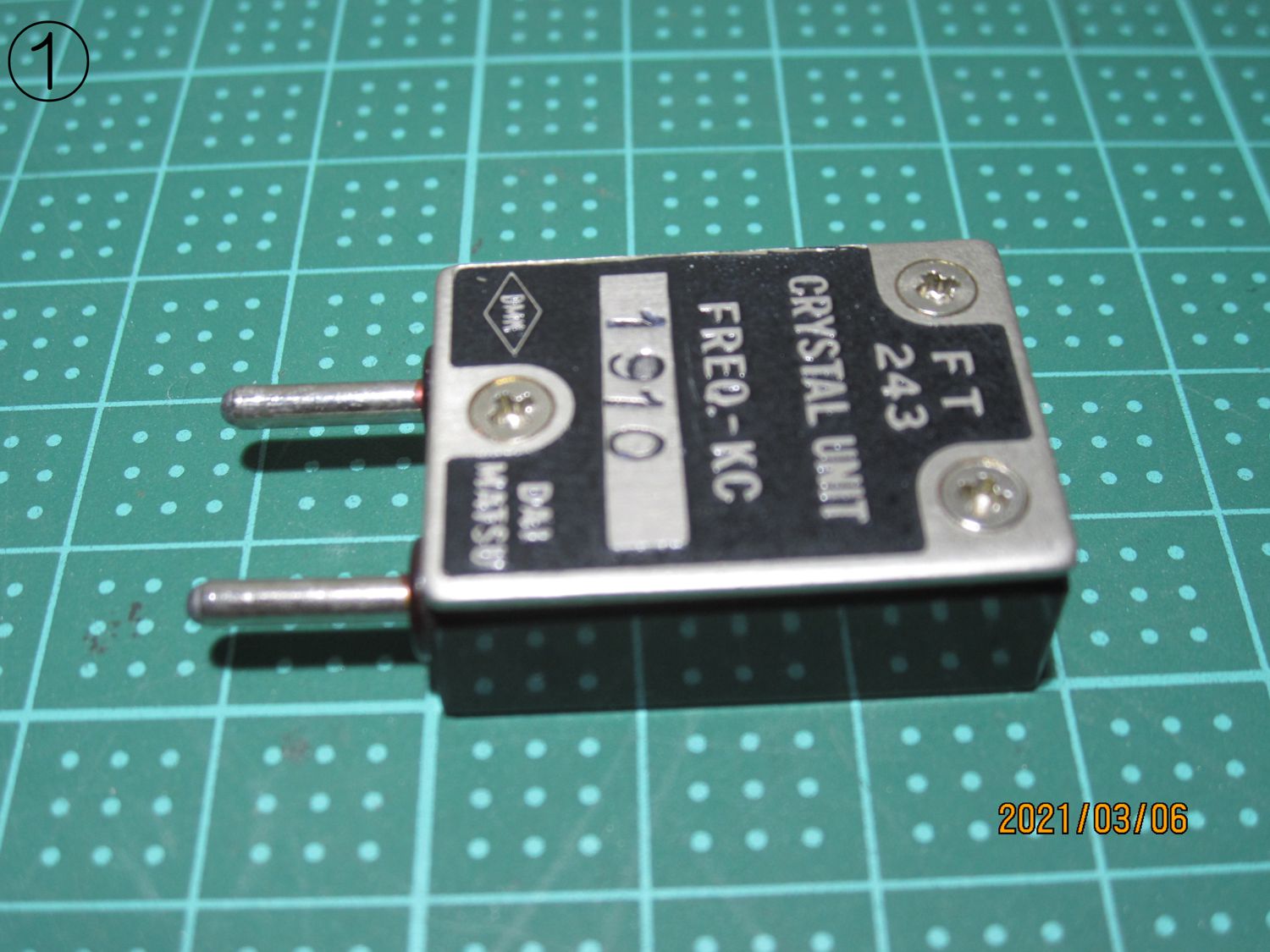

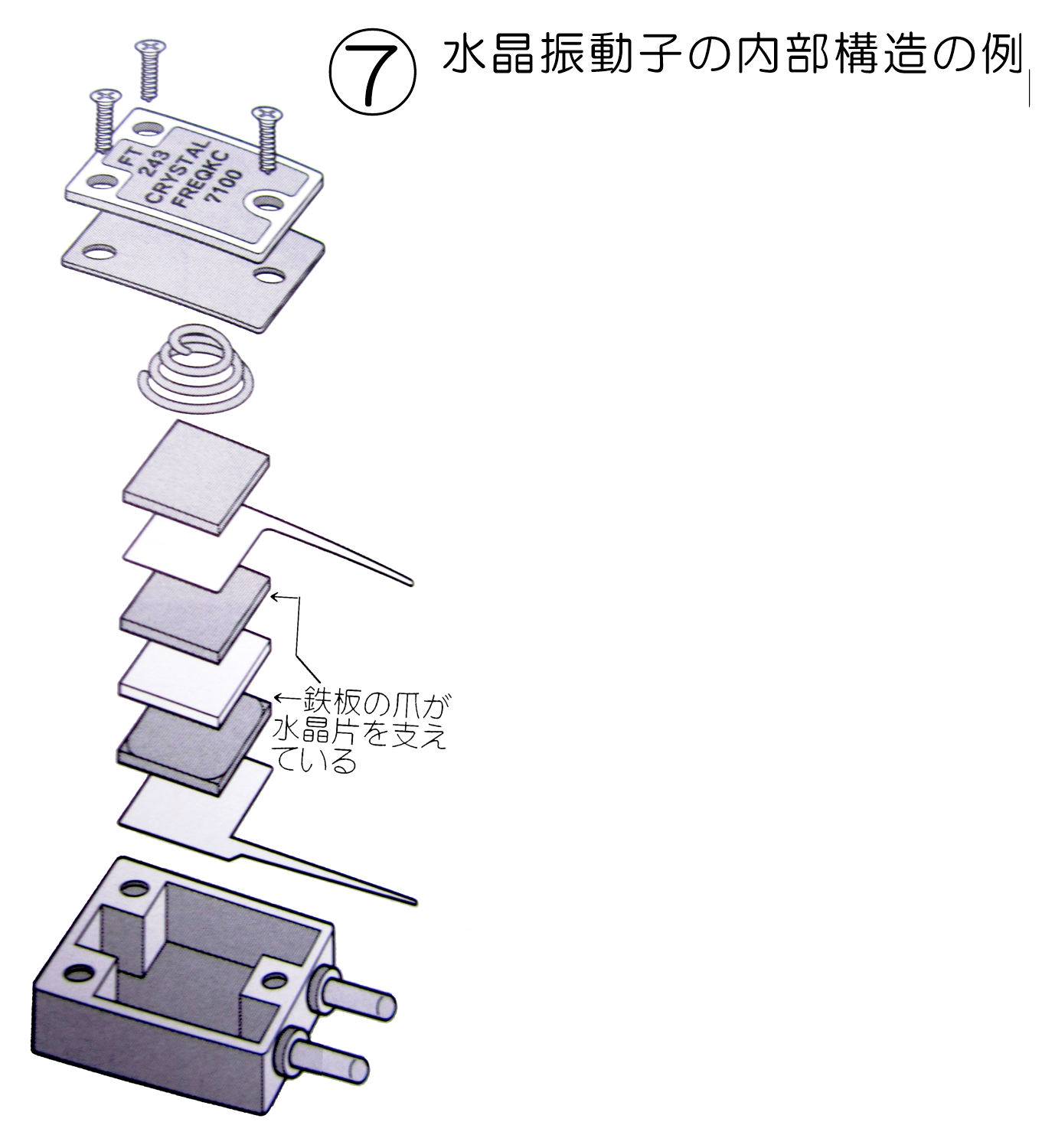

今回の 1.8 MHz の送信機の製作は経験が無く、特に LPF は独自の方法で作りました。スプリアス -70 dB と低く、問題の電波法改正の基本波の周辺の近接スプリアスも観測されません。

参考に御覧ください。今後ともよろしくご指導お願いします。






de JA1FT 綿引 洋


---
